纳米棒自组装

系列标签： 实战案例 · 自组装 · 纳米棒 · 粗粒化 · MDStudio · 序参数 · fresnel

各向异性纳米颗粒（棒、盘、螺旋……）形状不对称；一挤到足够高的密度，就可能从无序液体走向向列、层状甚至晶体——这就是自组装（self-assembly）：无需外加「装配指令」，靠相互作用与熵即可形成有序结构。实验里常靠耗尽吸引、溶剂挥发或外场诱导；模拟里要先有一个能代表颗粒形状的粗粒模型，再在可控压力 / 密度下观察有序化。

重叠球（overlapping-sphere）模型把一根棒拆成一串互相重叠的刚性珠子：形状好控、相互作用好写。本篇以 MDStudio 为主路径：粗粒颗粒造单棒 → 结构变换排出密堆积多棒构型 → 搭建盒子写出 LAMMPS 输入，再接动力学与分析 Notebook。

量 / 步骤	主路径	在哪做
单棒几何	一维 `rod`，link = rigid	MDStudio 粗粒颗粒
多棒密堆积	分子晶体 / 密堆积姿态与扩胞	MDStudio 结构变换
LAMMPS 输入	①②③ 把密堆积块放入盒并写出 `data.lmp` / `in.lmp`	MDStudio 搭建盒子
动力学	Langevin + 刚体 + 低压松弛 → 加压	LAMMPS（`in.lmp`）
有序化判据	相对密度 $\rho^*$ / 压力、向列序 $S_2$、可视化	轨迹后处理（Notebook）

本文讲：重叠球棒的几何与相互作用约定 → MDStudio 造棒、密堆积、出输入 → in.lmp 关键设置 → 怎么运行模拟 → 与 simul_analysis.ipynb 对齐的分析流程。输入与分析脚本见文末资源包（生产轨迹可自行跑完再分析；正式长跑可不进包）。

概念背景见粗粒化与加速模型、对比单位与无量纲化、序参量与相变。MDStudio 操作详解见粗粒颗粒、结构变换、搭建盒子。

一、模型与方法背后的数学

硬棒（spherocylinder：圆柱段两端各加半球帽）在密度升高时，可以走出一条经典相序：

相	英文	直观图像
各向同性液体	isotropic	取向与位置都无序
向列	nematic	棒大致朝同一方向，质心仍像液体
层状	smectic	有取向，且沿某方向出现层状密度调制
晶体	crystal	取向与三维位置都有序

中间还可能出现旋转晶体（plastic / rotator solid）等，具体分支取决于长径比 $L/D$。Bolhuis 与 Frenkel 用硬球棒把这条相图系统地画了出来（Bolhuis & Frenkel, J. Chem. Phys. 1997）。本例用软排斥 Mie 势逼近硬核、用 Langevin 热浴 + 加压走教学路径，不求复现完整硬棒相图，但读结果时心里要有这条「无序 → 有取向 → 有层 → 有晶格」的梯子。

本节先钉死「棒怎么表示」「珠子怎么相互作用」「加压看什么」；下一节起再动手在 MDStudio 里摆珠子。

1. 重叠球棒：几何

一根棒状颗粒用 spherocylinder 描述：圆柱段长 $L$、直径 $D$，两端各一半球。重叠球模型把它写成沿轴线等距分布的 $N$ 个直径为 $D$ 的球，球心落在长为 $L$ 的线段上：

$$\Delta \ell=\frac{L}{N-1},\qquad \mathbf r_i=\mathbf r_0+i\,\Delta\ell\,\hat{\mathbf u},\quad i=0,\ldots,N-1$$

符号	含义	本例建议
$L$	轴线上端到端长度（圆柱段；与文献习惯一致）	`length = 5`（对比单位）
$D$	球直径（≈ LJ 长度参数 $\sigma$）	$\sigma=1\Rightarrow D=1$
$N$	珠数	`number = 11` → $\Delta\ell=0.5$
$\Delta\ell$	相邻球心距	宜 $\le 0.5D$，减轻珠间「凹槽」伪效应

MDStudio「粗粒颗粒 · 一维 rod」正是按 length / spacing / number 联动摆珠；link 选 rigid 时不写键，留给 LAMMPS fix rigid 把整根棒当刚体积分。

2. 相对密度 $\rho^*$（相对 close packing）

棒相图文献常把密度画成相对密堆积（close packing）棒数密度的约化量（如 Liu & Widmer-Cooper, 2019），便于和不同长径比的结果对照：

$$\rho^*=\frac{\rho}{\rho_{cp}},\qquad \rho_{cp}=\frac{2}{\sqrt{2}+(L/D)\sqrt{3}}$$

这里 $\rho=N_\mathrm{rod}/V$为棒数密度（单位体积内的棒根数），$\rho_{cp}$ 为理想密堆积时的棒数密度。LAMMPS units lj 且质量为 1 时，thermo 的 density 是原子数密度 $\rho_\mathrm{atom}=N_\mathrm{atom}/V$；又 $N_\mathrm{atom}=N_\mathrm{rod}\,N$，故

$$\rho=\frac{\rho_\mathrm{atom}}{N}$$

本例 $L=5$、$D=1$、$N=11$。下文与 Notebook 中的密度图统一画 $\rho^*$，不再直接画 LAMMPS 原子数密度。

3. 珠–珠相互作用：软排斥（伪硬球）

真硬球要用事件驱动 MD；教学里常用连续伪硬球 Mie 势（截断并平移，使截断处势与力连续）逼近硬核排斥：

$$U(r)=A\,\varepsilon\left[\left(\frac{\sigma}{r}\right)^{50}-\left(\frac{\sigma}{r}\right)^{49}\right], \qquad A=50\left(\frac{50}{49}\right)^{49}, \qquad r_\mathrm{cut}=\frac{50}{49}\sigma$$

同一根棒内的珠子不算对势（neigh_modify exclude molecule/intra + fix rigid），形状由刚体约束维持。温度取对比单位 $k_BT/\varepsilon=1$，质量 $m=1$，时间单位 $\tau=D\sqrt{m/(k_BT)}$（见对比单位与无量纲化）。

项	本例约定
单位	LAMMPS `units lj`（生产脚本）
势	`pair_style mie/cut`，$n=50$, $m=49$
刚体	`fix rigid … molecule`
热浴	Langevin；$T=1$
压浴	Berendsen；先极低压松弛，再逐步加压看有序化

MDStudio 粗粒颗粒默认写出的是单 type LJ（对比 $\sigma=\varepsilon=1$），便于预览。正式自组装生产以资源包 in.lmp 的 Mie + units lj 为准；密堆积与装盒得到的坐标与分子分组仍直接沿用。

4. 动力学与加压路径

珠子在 Mie 保守力之外，还受 Langevin 热浴的摩擦与随机力，使温度稳定在目标值；整根棒由 fix rigid 作为刚体整体平动 / 转动。教学路径：

密堆积初态（结构变换给出）
        → 极低压松弛（取向打乱，接近各向同性）
        → 逐步加压（或升密度）
        → 向列 / 层状 / 晶体（视长径比与压力）

密堆积只是方便生成无重叠的多棒起点；正式采样往往先在很小的压力下让体系「融化」成无序取向，再加压爬相序——否则看到的「有序」可能只是初态记忆。本例先跑通「能出输入、能刚体 Langevin、能看 $S_2$ 与 $\rho^*$」；完整相图扫描留给加长生产。

5. 有序化怎么定量

棒轴 $\hat{\mathbf u}$： 每一根棒的指向。本例用同一分子首尾珠心差向量归一化：

$$\hat{\mathbf u}=\frac{\mathbf r_{\mathrm{end}}-\mathbf r_{\mathrm{start}}}{|\mathbf r_{\mathrm{end}}-\mathbf r_{\mathrm{start}}|}$$

指向子（director）$\hat{\mathbf n}$： 整盒棒的「集体取向」。由全体 $\hat{\mathbf u}_i$ 构造二阶取向张量

$$Q=\left\langle\frac{3}{2}\hat{\mathbf u}\hat{\mathbf u}^{\mathsf T}-\frac{1}{2}\mathbf I\right\rangle$$

取 $Q$的最大本征值对应的本征向量，即为瞬时$\hat{\mathbf n}$。

向列序参量 $S_2$（标量）： 即 $Q$ 的最大本征值，也可写成对指向子的平均：

$$S_2=\left\langle\frac{3}{2}(\hat{\mathbf u}_i\cdot\hat{\mathbf n})^2-\frac{1}{2}\right\rangle$$

$S_2\approx 0$近似各向同性；$S_2$ 明显升高标志向列有序——棒大致朝同一方向，但质心仍可像液体一样流动。

向列之后还要什么？ 层状还要求沿某一方向的密度调制 / 层间距；晶体还要三维位置有序。那些是另一类序参量（密度相关函数、层结构因子等），不是把 $S_2$再抬高一点就能代替的。Notebook 教学优先钉牢$S_2$与$P$–$\rho^*$；层状 / 晶体判据可参考 Liu & Widmer-Cooper, J. Chem. Phys. 2019。概念总图见序参量与相变。

公式既定，下面在 MDStudio 里造一根棒、排出密堆积、再写出输入。

二、搭模型（MDStudio）

目标产物：工作区里的 data.lmp（多根刚性重叠球棒）以及配套的控制脚本。流水线是：

粗粒颗粒（单棒） → 结构变换（密堆积多棒） → 搭建盒子（①②③ 放入盒并写出 data.lmp / in.lmp）

单棒几何来自「粗粒颗粒」，不经过力场生成（粗粒珠的 LJ 参数只作占位；生产对势以 in.lmp 的 Mie 为准）。

项	本例取值	说明
单棒	`rod`，$L=5$，$N=11$，link = rigid	$\Delta\ell=0.5$，$\sigma=\varepsilon=\mathrm{mass}=1$
密堆积	分子晶体 · fcc；主轴对齐 $+Z$；$n_x{=}n_y{=}17$，$n_z{=}3$；padding `0.55`	棒间距约留 $0.05$；867 根棒、9537 珠（资源包同此）
状态点	$T=1$（lj）；极低压松弛后加压	与 `in.lmp` 一致
原子类型	单 type（粗粒颗粒默认）	同质珠；不同棒靠分子编号区分

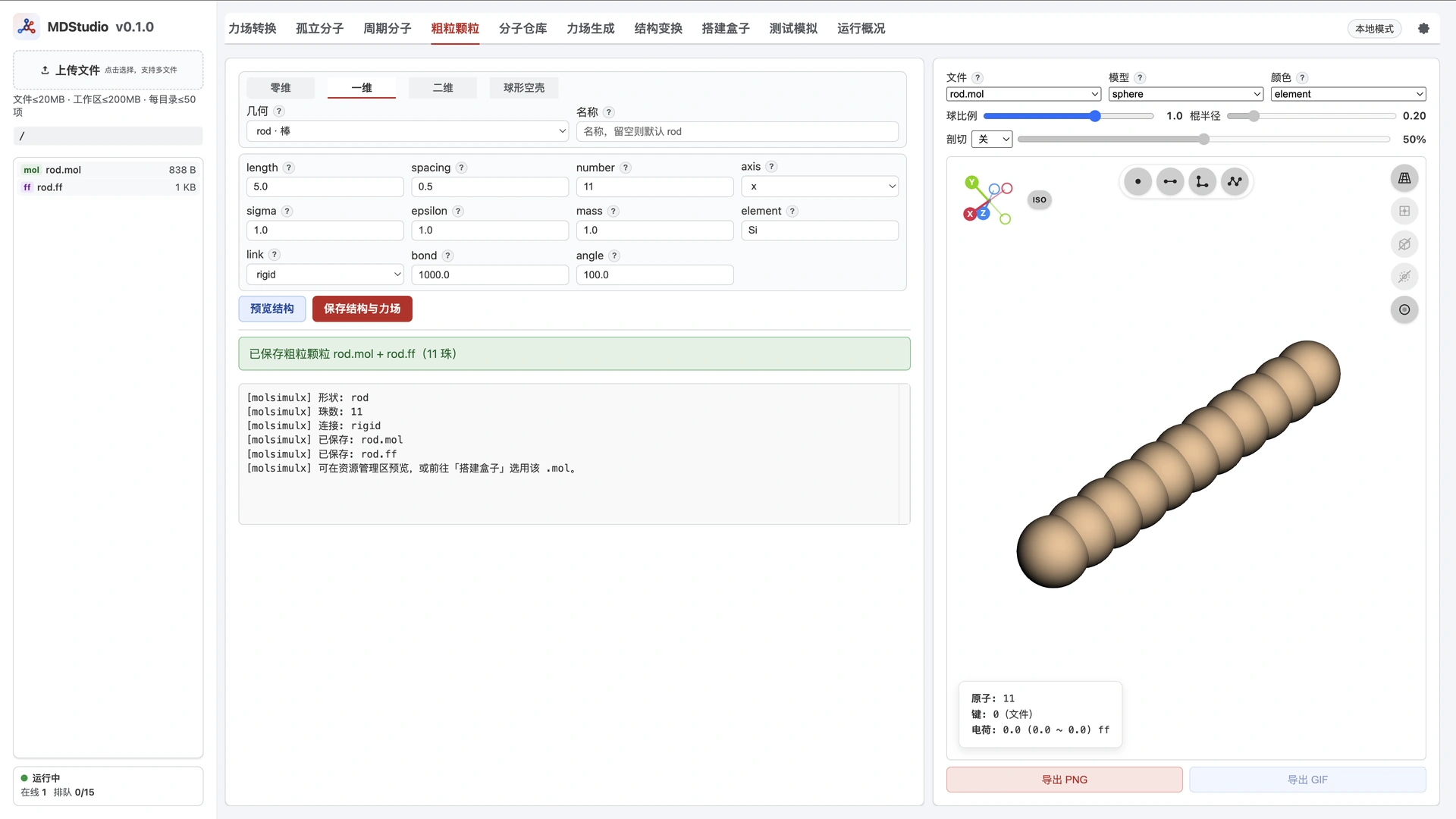

1. 粗粒颗粒：造一根刚性棒

打开 MDStudio粗粒颗粒。
选一维 → 几何 rod。
按表填写（名称可用 rod）：

参数	取值
length	`5`
number	`11`（spacing 会自动成 `0.5`）
axis	`x`
sigma / epsilon / mass	`1` / `1` / `1`
link	rigid

「预览结构」：勾选右侧 实际尺寸 可核对珠子按 $\sigma$ 接触。
「保存结构与力场」→ 得到 rod.mol + rod.ff。

Tips： rod 与 chain 几何相同；chain 默认成键。自组装刚体棒务必用 rod + rigid，不要用 chain。

2. 结构变换：单棒 → 密堆积多棒

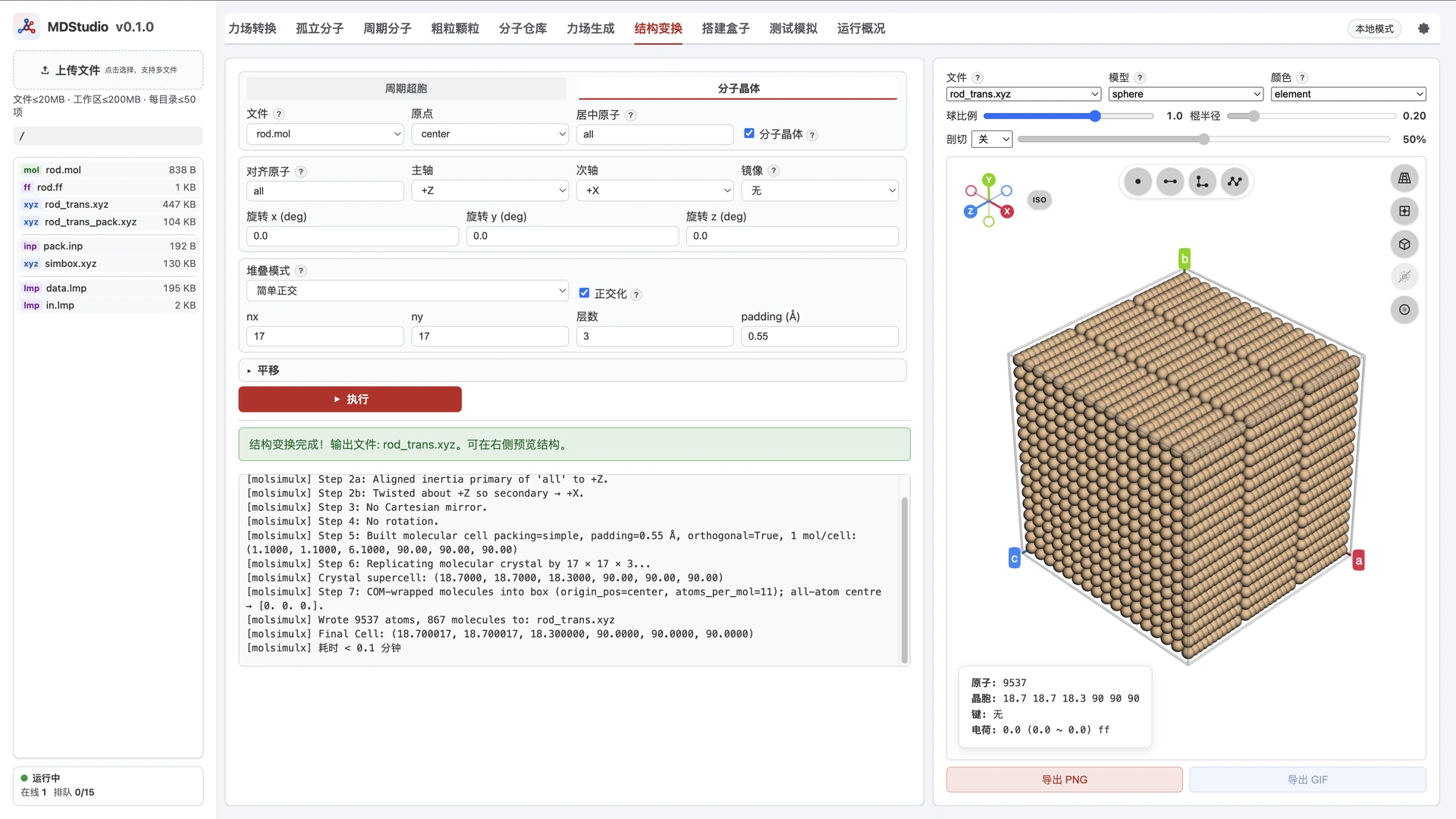

打开 MDStudio结构变换。
输入选上一步的 rod.mol。
走 分子晶体 子模式，按表填写：

参数	取值
姿态	主轴对齐 $+Z$
晶格	fcc（面心立方密堆积）
$n_x$ / $n_y$ / $n_z$	`17` / `17` / `3`
padding	`0.55`（棒间距约留 $0.05$，减轻刚放入盒时的硬重叠）

写出 *_trans.xyz：第二行仍引用 rod.ff，并带上密堆积后的盒子信息。

本教学设置得到 867 根棒、9537 珠的规则密堆积块，方便一次性放下很多棒且少重叠。后面跑动力学时，通常先在极低压力下松弛，让取向打乱、接近各向同性；再逐步加压，依次观察向列等有序相。

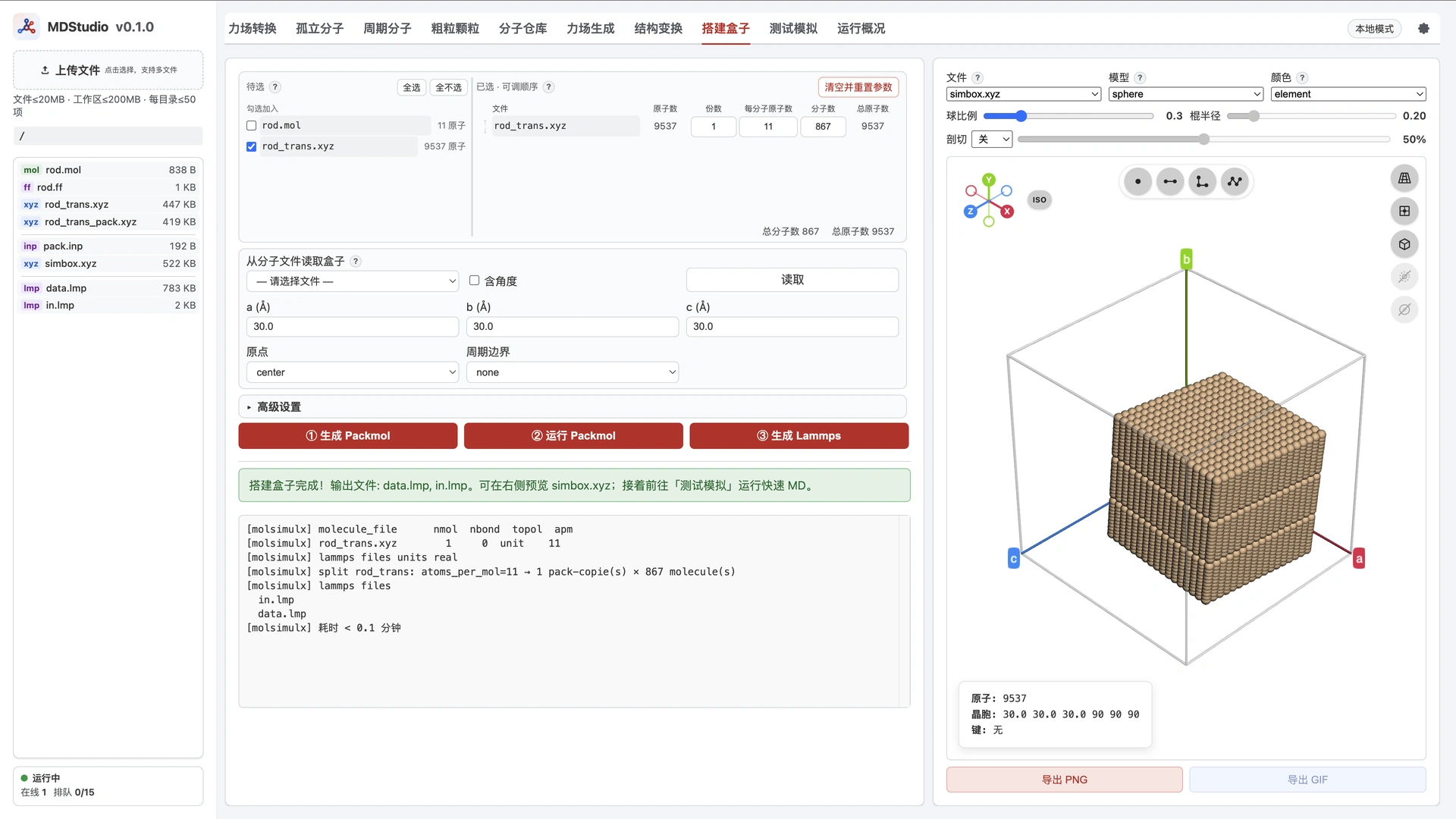

3. 搭建盒子：把密堆积块放进盒并写出输入

密堆积文件还不是最终的 LAMMPS 输入。打开 MDStudio搭建盒子，主路径仍走完整 ① → ② → ③：

物种选上一步的 *_trans.xyz（配套 rod.ff）；份数 = 1（整块密堆积当作一个坐标文件）。
在该物种行填 atoms_per_mol = 单棒珠数（本例 11）。这样 ③ 写出 data.lmp 时，会按「每 11 个原子一根棒」切开分子编号，后面 fix rigid 才能按棒锁刚体。细节见搭建盒子 §3.1。
① 生成 Packmol：写出 pack.inp 与打包用坐标。这里 Packmol 的角色是把整块密堆积结构放进模拟盒（不是随机撒几百根单棒）。
② 运行 Packmol：得到盒内的 simbox.xyz。
③ 生成 Lammps：写出 data.lmp / in.lmp（及如有的 pair.lmp）。

本例后面会先松弛到接近无序、再加压爬相序，所以一开始把整块密堆积随机放入一个较大的盒子里即可，不必像受限溶液建模那样改 pack.inp 做板—水—板。若你希望一开始就是有序密堆、盒子刚好贴合，可以仿照 C01 里用 fixed 固定墙的做法，在 pack.inp 里把整块密堆积固定摆进合适尺寸的盒子。生产脚本里务必保留 fix rigid … molecule；若珠间距仍偏紧，LAMMPS 开头可用短最小化 / 软势预平衡。

Tips（对照：随机装多根单棒）： 若只要稀溶液、无序初态，或少数棒并控制方位，仍可物种选单棒 rod、填份数，用 Packmol 随机摆放——这和 C01 里「多组分随机装盒」是同一类用法。规则密堆积本身应在「结构变换」完成；搭建盒子里的 Packmol 负责入盒，不要指望它替你排出晶体阵。

4. 下载

在 MDStudio资源管理器打包下载 rod.mol / rod.ff / *_trans.xyz / data.lmp / in.lmp。也可直接用文末资源包已写好的构型与脚本。正式有序化请用资源包 in.lmp（units lj + Mie + Langevin + Berendsen）。

三、`in.lmp` 关键设置

整条流水线（与资源包 in.lmp 一致；细节以包内文件为准）：

读 data.lmp（多棒）
  → Mie 软排斥 + exclude 分子内
  → 最小化 → 刚体 + Langevin
  → NVT（固定盒）→ 低压 NPT（@ myPstart）
  → 加压：myPstart → myPend（单向）
  → dump 全原子 xsu/ysu/zsu → 分析用

NVT：体积固定、温度由热浴控制。NPT：温度与压力都受控（本例用 Berendsen 各向同性压浴缩放盒子）。下面只抠和自组装直接相关的几处。

1. 可调变量

variable        rodL            equal   5.0             # 棒长 L（通信截断用）
variable        mytemp          equal   1.0             # 目标温度（lj）
variable        myrand          equal   4003
variable        myPstart        equal   1.0             # 松弛 / 加压起点压
variable        myPend          equal   3.0             # 加压终点压（单向）

variable        nvt_steps       equal   100000          # NVT 热化
variable        npt_eq_steps    equal   100000          # 低压 NPT
variable        compress_steps  equal   5000000         # 低压 → 高压
variable        pdamp           equal   5.0

变量	含义
`myPstart` / `myPend`	低压松弛压与加压终点；扫相序主要改这两项
`nvt_steps` / `npt_eq_steps` / `compress_steps`	三段步数（`timestep = 0.005`）
`rodL`	与单棒 `length` 一致，供 `comm_modify` 用

2. 单位、原子风格与势

units           lj
dimension       3
boundary        p p p
atom_style      full

pair_style      mie/cut  1.02040816327                  # rcut = (50/49)σ
pair_modify     shift yes

read_data       data.lmp
mass            * 1
pair_coeff      * *  1.0  1.0  50  49

neighbor        0.3  bin
neigh_modify    delay 0  every 1  check yes
neigh_modify    exclude molecule/intra all              # 棒内珠不算对势

要点	说明
`units lj`	对比单位；$T=1$，$\sigma=\varepsilon=m=1$
Mie 50–49	伪硬球；截断 $(50/49)\sigma\approx 1.0204$
`exclude molecule/intra`	同一棒内珠子不算对势，交给刚体约束
`atom_style full`	与 `data.lmp` 一致；靠 `mol` 编号区分棒

资源包 data.lmp 已按 lj / 对比几何写出。若你从 MDStudio 另下一份带 real 头的 data，不要与本脚本混用两套单位。

3. 刚体 + Langevin + 通信截断

variable        commcutoff      equal   ${rodL}/2.0+0.1
comm_modify     mode single  cutoff  ${commcutoff}

timestep        0.005

group           rods    type  1
fix             rigid   rods  rigid/small  molecule
fix             lang    all   langevin  ${mytemp}  ${mytemp}  1.0  ${myrand}  zero yes

fix rigid … molecule 按分子锁刚体；Langevin 恒温（zero yes 去掉净力漂移）。通信截断约 $L/2$，避免刚体跨处理器时被「截断」。MDStudio 的 link=rigid 只表示不写键，积分时仍要本段的 fix rigid。

4. 三段动力学：NVT → 低压 NPT → 加压

# 1. NVT：盒边固定
run             ${nvt_steps}

# 2. 低压 NPT
fix             press  all  press/berendsen  iso  ${myPstart}  ${myPstart}  ${pdamp}
run             ${npt_eq_steps}

# 3. 加压：P 在本段内从 myPstart 扫到 myPend（单向，无回程）
unfix           press
fix             press  all  press/berendsen  iso  ${myPstart}  ${myPend}  ${pdamp}
run             ${compress_steps}

阶段	压浴	目的
NVT	无	热化、打散局部应力
低压 NPT	`iso` @ `myPstart`	取向进一步松弛、密度贴近低压
加压	`iso` `myPstart`→`myPend`	诱发向列 / 更高有序

5. 热力学与轨迹输出

thermo_style    custom  step  time  temp  press  pxx  pyy  pzz  lx  ly  lz  vol  density
thermo_modify   flush yes
thermo          ${thermo_every}

dump            mydump  all  custom  ${dump_every}  &
                result_atoms.lammpstrj  id  mol  type  xsu  ysu  zsu
dump_modify     mydump  sort id

log.lammps：温度、压力分量、边长、体积、密度（无单独 result_thermo.log）。
轨迹：加压段写全原子 xsu ysu zsu（scaled unwrapped：解折叠后的约化坐标；与计算扩散与粘度相同字段），便于算棒轴时不被周期边界「折断」。
改 dump 字段时，Notebook 读取约定一并改。

四、怎么运行模拟

本机先按分子模拟工作平台搭建配好环境。LAMMPS 需含 MOLECULE、RIGID，以及对势 MIE（pair_style mie/cut）。安装见 Lammps安装简明教程。

把资源包解压到同一目录（至少要有 in.lmp 与 data.lmp），进入该目录后：

# 串行（调试）
lmp -in in.lmp

# 并行示例
mpirun -np 4 lmp -in in.lmp

二进制名随安装而异（lmp / lmp_mpi / lmp_serial 等），见安装教程。集群提交点到为止，见集群与SLURM简明教程。

脚本三段一体跑完（无需另改 restart 开关）：

阶段	内容	默认步数（可改变量）
NVT	刚体 + Langevin，盒边固定	`nvt_steps`（$10^5$）
低压 NPT	Berendsen @ `myPstart`	`npt_eq_steps`（$10^5$）
加压	`myPstart` → `myPend`（单向）	`compress_steps`（$5\times10^6$）

跑完后目录里应有：

文件	用途
`log.lammps`	$T$、$P$、$p_{xx/yy/zz}$、边长、体积、密度
`result_atoms.lammpstrj`	加压段全原子轨迹（`xsu ysu zsu`）→ 取向 / $S_2$
`result_atoms.data`	最小化 + 赋速后构型
`result_atoms.eq.data`	NVT + 低压 NPT 末构型
`result_atoms.prod.data`	加压末构型

加压段轨迹体积大，不进资源包；自行跑完再在同目录打开 Notebook 分析。压力窗口改 myPstart / myPend 即可；教学路径不必做回程降压（讨论见 §六.2）。

五、Notebook 分析

本地先按分子模拟工作平台搭建配好 myenv。把资源包与自跑得到的 result_atoms.lammpstrj 放在同一目录，打开 simul_analysis.ipynb，自上而下依次运行：

1 轨迹可视化 → 2 热力学 → 3 ρ*–时间 / ρ*–压力 → 4 S₂ → 5 汇总 → 6 Fresnel 渲染

模块	职责
`_helper_functions.py`	读 `log.lammps`、MDAnalysis 读 dump、`save_nglview_frame`
`_nematic_order.py`	$\rho^*$ 换算；首尾珠 → $\hat{\mathbf u}$ → $Q$ → $S_2$
`_render_by_fresnel.py`	指定帧 / 快照序列路径追踪渲染

第一个代码单元集中了本例参数：TOPO、TRAJ、N_BEADS、ROD_L / ROD_D、DT_DUMP，调试用的 S2_N_FRAMES（正式报数改 None），以及 Fresnel 快照的 SNAP_STRIDE / SNAP_N（默认每隔 50 帧共 10 张）。棒数由拓扑原子数自动推断。密度图一律用相对密度 $\rho^*$（§一.2）。

1. 轨迹可视化

用 result_atoms.eq.data + result_atoms.lammpstrj。显示时对坐标做周期折回（wrap）；后面算 $S_2$ 须保持 unwrap（解折叠），另开 Universe。静态图可用 save_nglview_frame(view)。

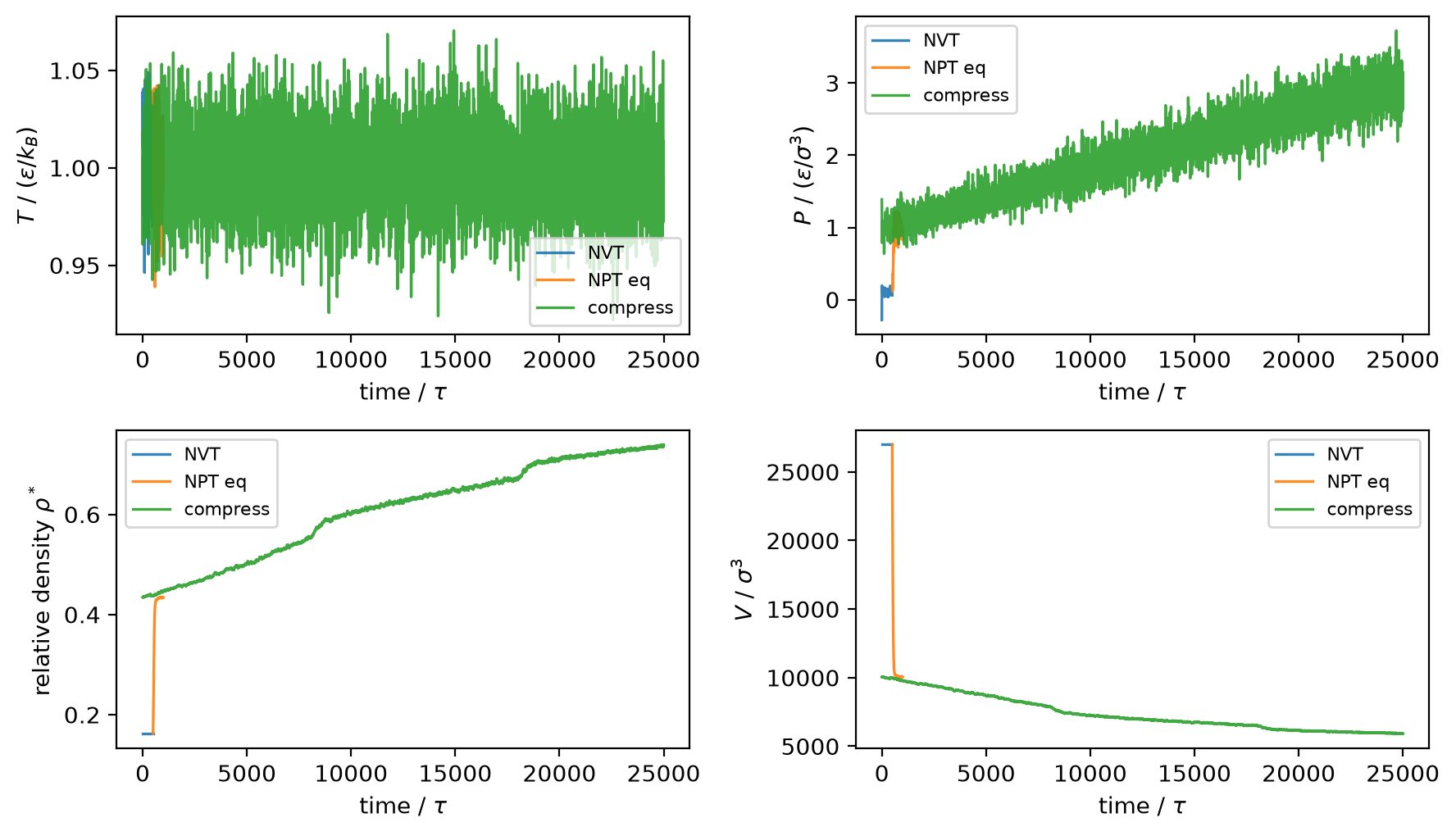

2. 热力学：温度、压力、相对密度、体积

read_result_thermo("log.lammps", segment=None) 读全部块。自定义 thermo 从 NVT 起才有 time / volume / density；把 density 换成 $\rho^*$ 后画 $T(t)$、$P(t)$、$\rho^*(t)$、$V(t)$。加压段应看到 $P$、$\rho^*$ 一起上升。

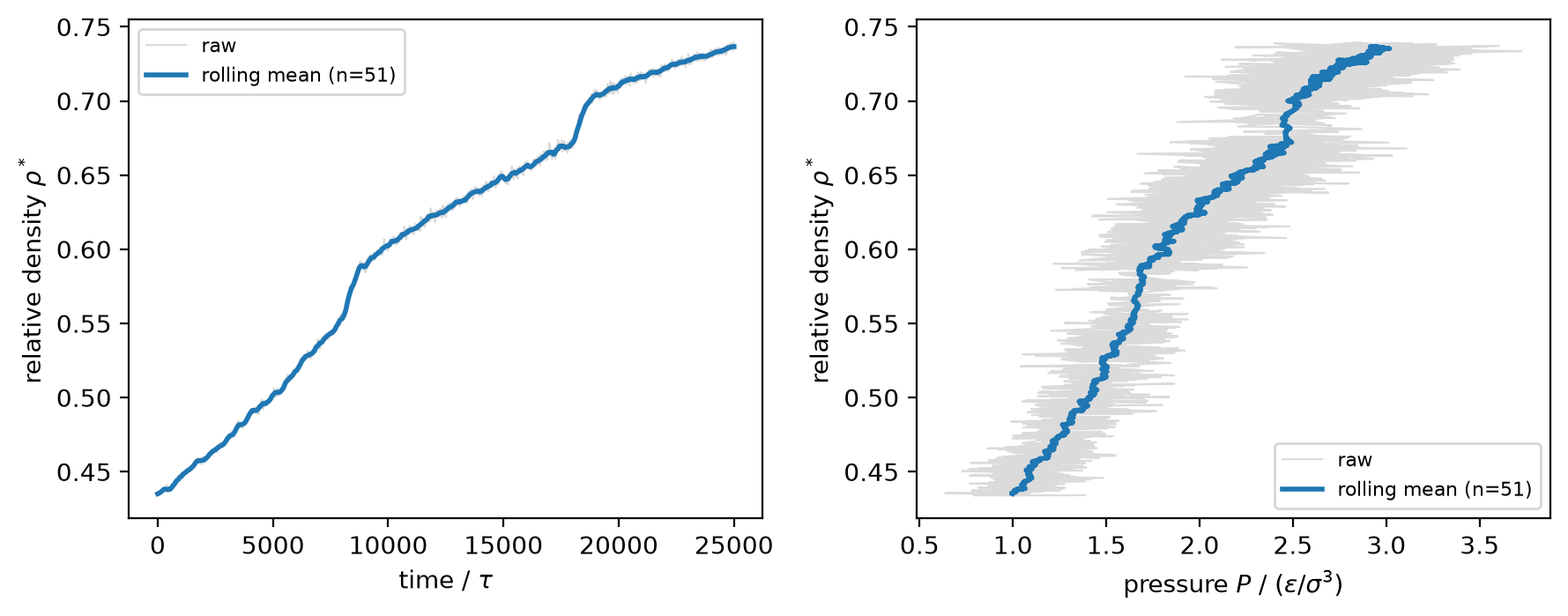

3. 相对密度–时间 / 相对密度–压力

加压生产段画一行两列：左 $\rho^*(t)$，右 $\rho^*(P)$。左图常能看到两次明显密度跳跃，大致对应 nematic–smectic 与 smectic–crystal；isotropic–nematic 在 $\rho^*(t)$ 上往往不醒目，需要下一节的 $S_2$。右图瞬时压力涨落大，对 $P$、$\rho^*$ 做滚动平均后，对照左图可粗估转变压力（教学定性，不强求精确相界）。

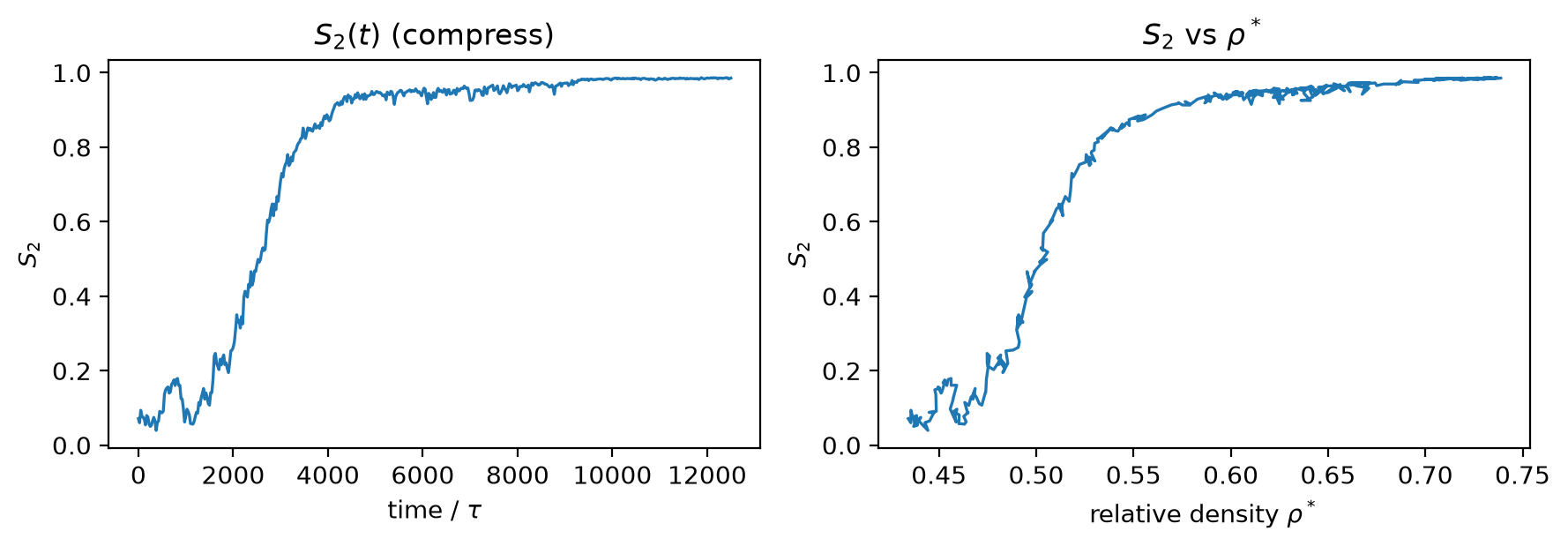

4. 向列序 $S_2$

对每一帧、每一根棒，用首尾珠算 $\hat{\mathbf u}$（公式见 §一.5）；轨迹须 unwrap（本例已 dump xsu ysu zsu）。用全体 $\hat{\mathbf u}_i$ 构 $Q$、取最大本征值得 $S_2$。样例中 $S_2(t)$ 在加压中段（约 $2000$–$3000\,\tau$）明显抬升，对应 isotropic–nematic——这正是密度图看不清、序参量必须上场的地方。Notebook 同时画 $S_2(t)$ 与 $S_2(\rho^*)$。

5. 结果汇总

末尾写入 summary_self_assembly.csv（加压段 $P$ / $\rho^*$ 起终点、$S_2$ 早晚窗口均值等）。

6. Fresnel 渲染

对粗粒化球珠 / 棒珠体系，Fresnel（GitHub、Glotzer lab）是很合适的路径追踪渲染手段：几何简单、出图干净，适合展示自组装构型。安装见分子模拟工作平台搭建（conda-forge 的 fresnel）。本例用 _render_by_fresnel.render_snapshot_series：每隔 50 帧渲染 10 张，写入工作目录 snapshots/（需自备加压段轨迹）。渲染前按 residue（整根棒） wrap（compound="residues"，与 nglview 一致），避免跨周期边界的棒被按珠拆断；可按分子（棒）编号着色，或按 $|\hat{\mathbf u}\cdot\hat{\mathbf n}|$ 着色（cmap="bwr"，cmap_range=(0.3, 0.7)，避开过深蓝 / 红）。本文封面即为若干 Fresnel 渲染的 snapshots，采用了 $|\hat{\mathbf u}\cdot\hat{\mathbf n}|$ 着色。

六、讨论

1. 观察到的相行为与文献几乎一致

教学跑通后，从 $\rho^*(t)$、$S_2(t)$ 与构型可视化可以看到「无序 → 向列 →（更高密度下的）层状 / 晶体方向」的梯子，与硬棒 / 伪硬球棒文献中的相序定性一致（Bolhuis & Frenkel, 1997；Liu & Widmer-Cooper, 2019）。本例加压偏快、体系偏小，相界位置不必与文献数值一一对齐，但趋势应对得上。

2. 怎样把结果做得更接近文献

若要更干净的 $P$–$\rho^*$ 曲线、更接近文献的相变点与两相共存区，关键是让加压过程更接近准平衡，并减轻有限尺寸效应：

加大粒子数：减小有限尺寸带来的相界漂移与涨落（见有限尺寸效应）；
减缓压力变化速率（拉长 compress_steps）：每一步压力变化后体系有更充分时间弛豫，状态更接近准平衡，避免「赶不上」的动力学滞后；
补做减压回程：加压之后再把目标压缓缓降回去，迟滞环 / 平台有助于粗估相变点与两相共存区。

统计误差与采样时长见统计误差与块平均。

3. 序参量：密度够不够？

有些相变（如本例 $\rho^*(t)$ 上可见的 nematic–smectic、smectic–crystal 跳跃）用相对密度就能定性捕捉；但 isotropic–nematic 往往在密度上几乎看不出拐点，必须用取向序参量 $S_2$（以及层状 / 晶体所需的密度调制类序参量）。定义与用法见序参量与相变；棒体系中更完整的序参量与动力学分析可参考 Liu & Widmer-Cooper, J. Chem. Phys. 2019。

4. 什么时候该换模型 / 换路径

场景	建议
只练 MDStudio 粗粒几何	停在第二节 §1–§2（造棒 + 密堆积预览）即可
硬核棒相行为（对标文献）	用本例 Mie + lj + 刚体；相图见 Bolhuis & Frenkel, 1997
无序 / 稀溶液初态	单棒 × N 走 Packmol 随机装盒（对照路径；用法类似 C01）
耗尽吸引 / 棒–聚合物	另加聚合物珠或有效吸引；方法见 Liu & Widmer-Cooper, 2019
螺旋、盘、壳	仍用粗粒颗粒其它几何；分析取向定义要改
全原子纳米棒	走孤立分子 / 力场生成，不是本篇重叠球路线

常见问题

Q：为什么密堆积之后还要极低压松弛？
A：密堆积是建模方便；自组装扫描通常需要先回到接近各向同性的参考态，再加压看有序化。否则你看到的「有序」可能只是初态记忆。

Q：搭建盒子为什么还要跑 Packmol？
A：结构变换给出多棒坐标；搭建盒子的 ①② 把整块结构放进目标模拟盒并生成 simbox.xyz，③ 再写 data.lmp。这和「随机撒很多单棒」不是同一件事。

Q：MDStudio 的 .ff 是 LJ，生产却用 Mie？
A：.ff 方便对比单位预览；生产脚本显式写 Mie 系数。几何与分子分组来自 data.lmp，对势以 in.lmp 为准。

Q：fix rigid 和 link=rigid 是一回事吗？
A：MDStudio 的 link=rigid 表示不写键；LAMMPS 里仍要 fix rigid 才在积分时保持刚性。只装盒不写 fix rigid，珠子会按对势各自动。

Q：珠数 $N$、间距 $\Delta\ell$ 怎么选？
A：经验上 $\Delta\ell\le 0.5D$。$N$ 太稀，棒侧面凹槽伪效应大；$N$ 太密，白费计算。本例 $L=5$、$N=11$ 是教学默认。

Q：相对密度 $\rho^*$ 和 LAMMPS 的 density 有什么关系？
A：LAMMPS density（本例）是原子数密度；棒数密度 $\rho=\rho_\mathrm{atom}/N$，再除以密堆积密度 $\rho_{cp}$ 得到 $\rho^*$（§一.2）。

小结

模型：重叠球棒用 $N$ 个球逼近 spherocylinder；珠间软排斥 Mie；棒内刚体。硬棒相序见 Bolhuis & Frenkel, 1997。
MDStudio：粗粒颗粒造棒 → 结构变换密堆积 → 搭建盒子 ①②③ 入盒并写出 data.lmp（atoms_per_mol 按棒切开）。
in.lmp：units lj + Mie + fix rigid + Langevin + Berendsen；极低压松弛后逐步加压。
分析：密度统一用相对密度 $\rho^*=\rho/\rho_{cp}$；端珠建 $\hat{\mathbf u}$ → $S_2$；I–N 靠 $S_2$，部分更高阶相变可从 $\rho^*$ 跳跃看出。
验收：不炸、松弛后取向打乱、加压变密、$S_2$ 抬升；要对齐文献相界需加大体系、减缓加压并考虑减压回程。

资源下载

资源包文件名： 纳米棒自组装.zip（VIP 下载）

不含轨迹与出图： result_atoms.lammpstrj、加压末构型、result_*.png、snapshots/ 体积大或不便随包分发。用包内 in.lmp + data.lmp 自行跑完，再在同一目录打开 Notebook；热力学可先用包内 log.lammps 练分析。

文件	说明
`rod.mol` / `rod.ff`	单棒几何与占位 LJ（粗粒颗粒）
`rod_trans.xyz` / `rod_trans_pack.xyz`	密堆积多棒（结构变换 / Packmol 用）
`pack.inp` / `simbox.xyz`	搭建盒子中间产物
`data.lmp`	多棒初始构型（搭建盒子写出）
`in.lmp`	Langevin + 刚体 + 低压松弛 / 加压
`result_atoms.data`	最小化 + 赋速后构型（样例）
`log.lammps`	样例热力学日志
`simul_analysis.ipynb`	可视化 → thermo → $\rho^(t)$/$\rho^(P)$ → $S_2$ → 汇总 → fresnel
`_helper_functions.py` / `_nematic_order.py` / `_render_by_fresnel.py`	Notebook 依赖
`summary_self_assembly.csv`	样例汇总（对照量级）

学习路径

前置
