多层COF膜体系搭建

系列标签： 实战案例 · COF · MDStudio · 正交化

共价有机框架（covalent organic framework，COF）是由轻元素骨架通过共价键连成的多孔晶体；二维 COF 常呈层状堆叠，孔道可容纳溶剂与离子。本篇用示例 COF.cif（六角斜胞，磺酸基化带电框架）在 MDStudio 里走通五层干膜建模与拓扑检查。

叠层手法对齐受限溶液建模：结构变换只正交化，五层与层间距在 Packmol 的 fixed 里写死。

步骤	做什么	在哪做
1	上传并查看 `COF.cif`（斜胞、键不完整）	工作区 / 右侧预览
2	力场生成：电荷 MMFF94；看键与电荷	力场生成
3	周期超胞：只正交化 + 粗平移，再用孔周原子精居中	结构变换
4	搭 5 层干膜：手改 / 用资源包 `pack.inp` → ②③	搭建盒子
5	测试模拟，看各层拓扑是否完整	测试模拟

概念背景见经典全原子力场、边界条件与初始条件。COF / MOF 复杂周期性分子结构等请自备 CIF 上传（见周期分子）。

一、本例约定（读操作前扫一眼）

项	本例
结构	`COF.cif`：约 $\mathrm{C_{36}H_{21}N_6O_{15}S_3}$（81 原子 / 原胞）；$a=b=22.556\,\mathrm{Å}$，$c=10.0\,\mathrm{Å}$，$\gamma\approx 120^\circ$
层数 / 间距	Packmol 5 层，$z$ 间隔 $3.4\,\mathrm{Å}$，膜放在盒中部
模拟盒	从正交单层读 $a/b$；$c$ 加高到约 `50` Å（为后续灌水预留两侧空间）
本篇范围	干膜叠层 + 拓扑冒烟；水 / Na⁺ / 短程跑与可视化 → COF膜-水体系短程模拟与可视化
电荷	教学用 MMFF94；生产建议 RESP；本材料不要用 EQeq（磺酸基化带电框架，EQeq 不支持）

MMFF94 / RESP / EQeq 都是力场生成里的电荷方法，不会把力场类型（如 GAFF2）换成 Merck 力场。生产时在同一几何上改选 resp 重跑并替换 .ff 即可。

二、操作步骤

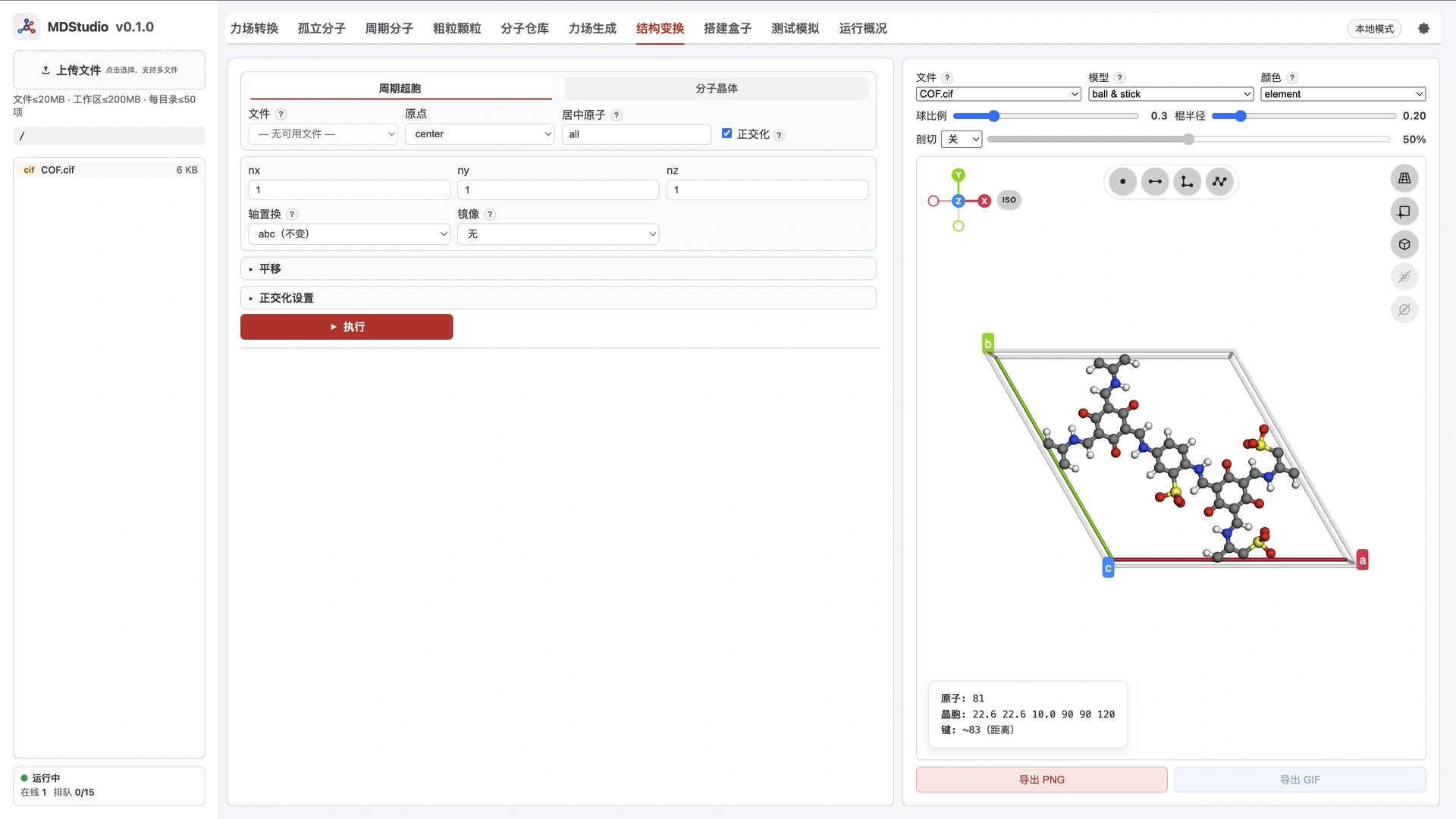

1. 上传并查看 `COF.cif`

把资源包中的 COF.cif（与 MolSimulX-core/examples/COF.cif 同源）上传到工作区，在右侧预览打开。

原点：一般调到角点，让结构落在盒子内部，便于看清晶胞与原子相对位置。
晶胞：这是斜胞（γ≈120°），不是直角盒。
键：CIF 通常不含键信息。预览里按坐标容差画键，盒子边缘跨周期的键往往画不出来——本例此时大约只能看到 ~83 根键。这不代表骨架真断了，只是「文件里没键 + 显示未按周期补全」。

后面力场生成会按共价半径 + 容差识别含跨边界的键，键数会变多。

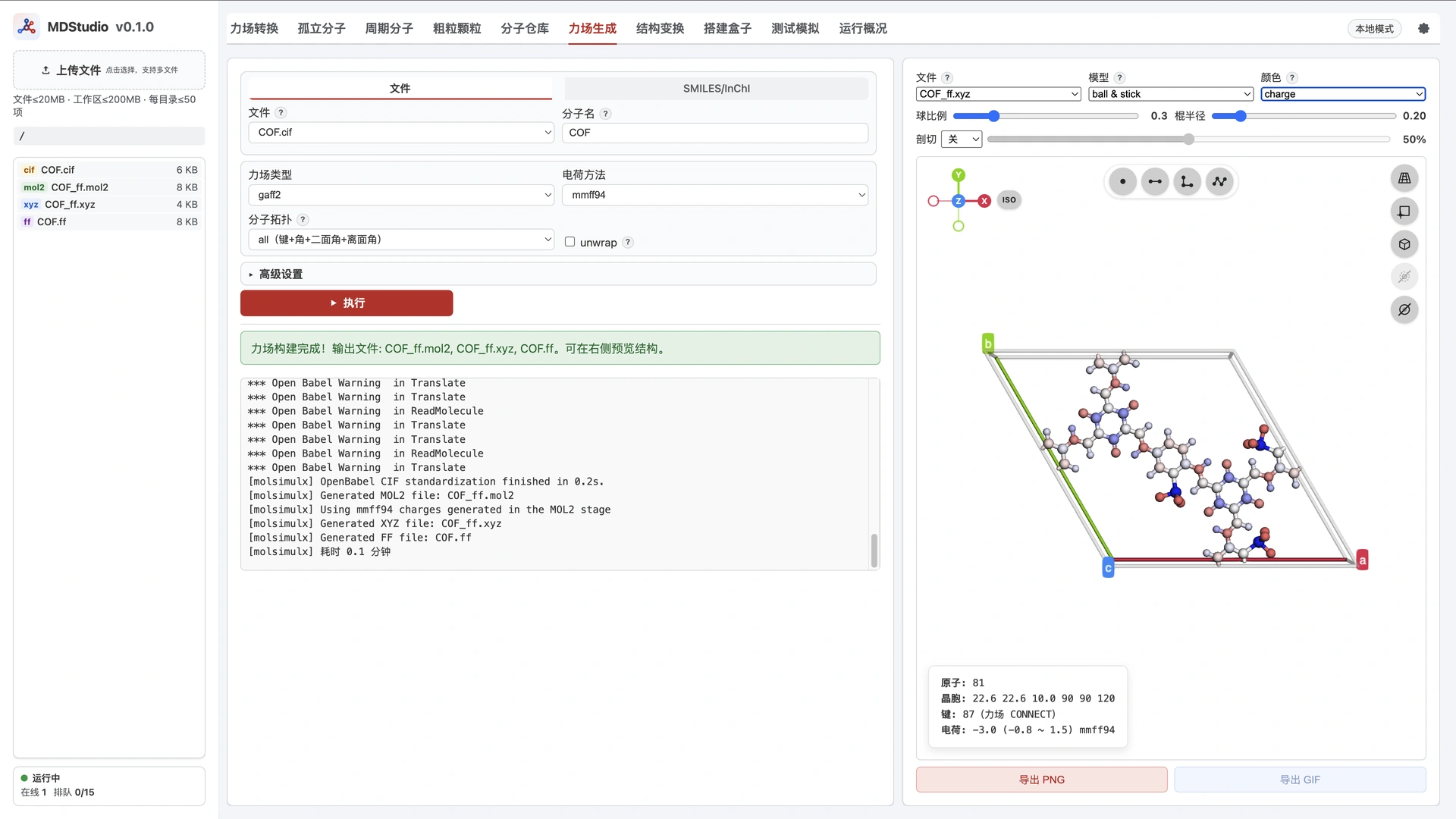

2. 力场生成（电荷 MMFF94）

打开力场生成：

输入选 COF.cif。
力场类型：gaff2（默认即可）。
电荷方法：mmff94（教学）。生产请改 resp；不要选 eqeq——本例是磺酸基化带电框架，EQeq 不支持。
分子拓扑：all；unwrap：关；键长容差先用 0.35。
运行 → COF_ff.xyz、COF.ff、COF_ff.mol2 等。

打开 COF_ff.xyz 看预览：

检查	本例现象
键	可视化从配套 `.ff` 读键；此时包含跨越边界的键，大约 87 根（比 CIF 预览的 ~83 多）
颜色 → charge	可看大致电荷分布；本例单层总电荷约 -3

骨架应连成完整共价网。若仍明显断键，再略调键长容差并重跑，不要急着叠层。

3. 结构变换：只正交化（可平移好看孔）

打开结构变换 · 周期超胞。建议分两步：先正交化并粗平移，再按孔周特征原子精居中——后面做 AB / 更精准错位堆叠时，孔心对齐盒心会省事很多。

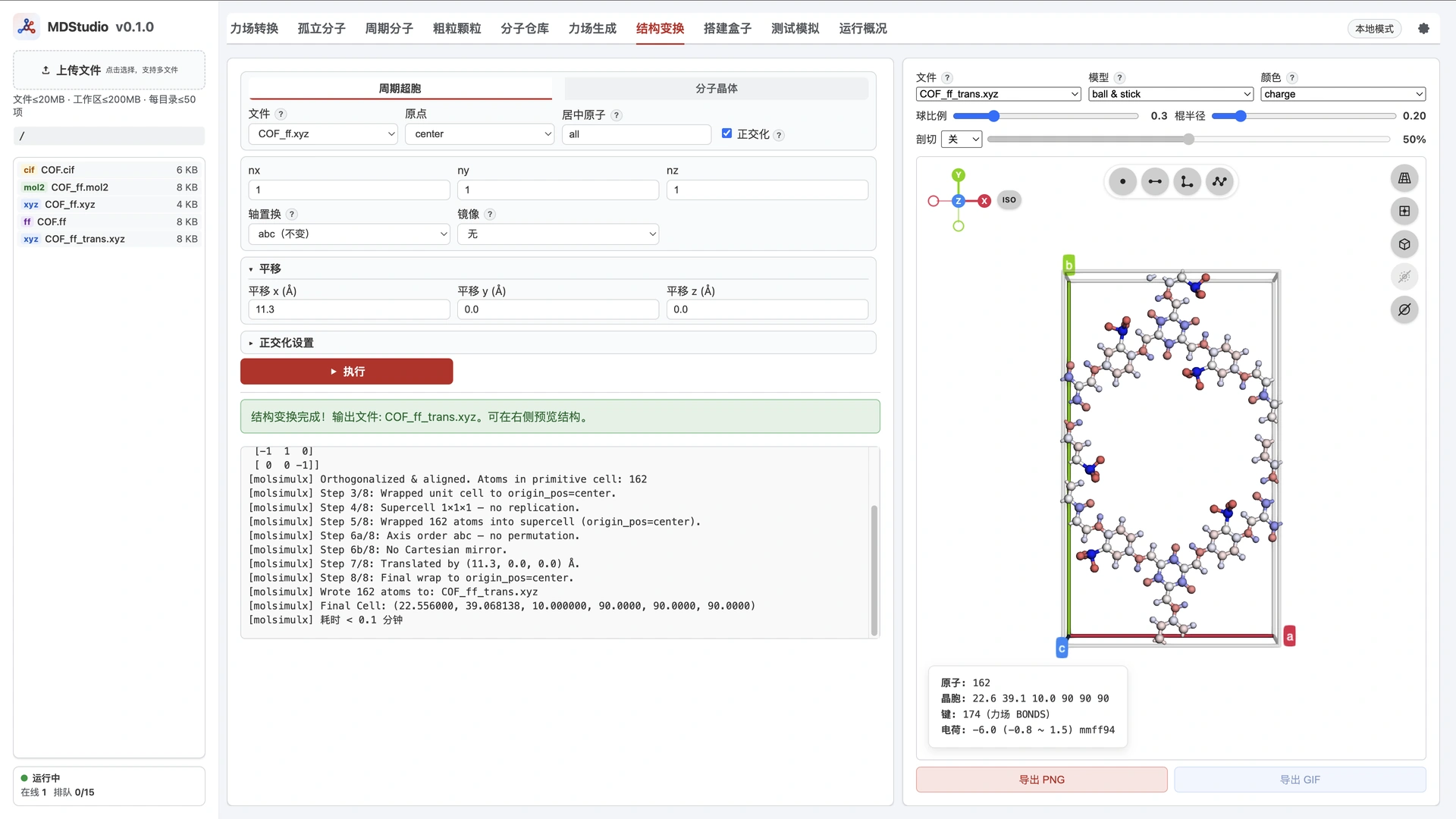

① 正交化 + 粗平移

参数	本例
输入	`COF_ff.xyz`
正交化	开
$n_x$ / $n_y$ / $n_z$	`1` / `1` / `1`（不要在这里扩成 5 层）
平移	可适量平移（本例 $x$ 方向约 $11.3\,\mathrm{Å}$），让盒子中心附近先出现一个完整孔道

写出 COF_ff_trans.xyz（粗平移产物）。正交化后水平方向原子数常约 ×2，总电荷约变成 -6。

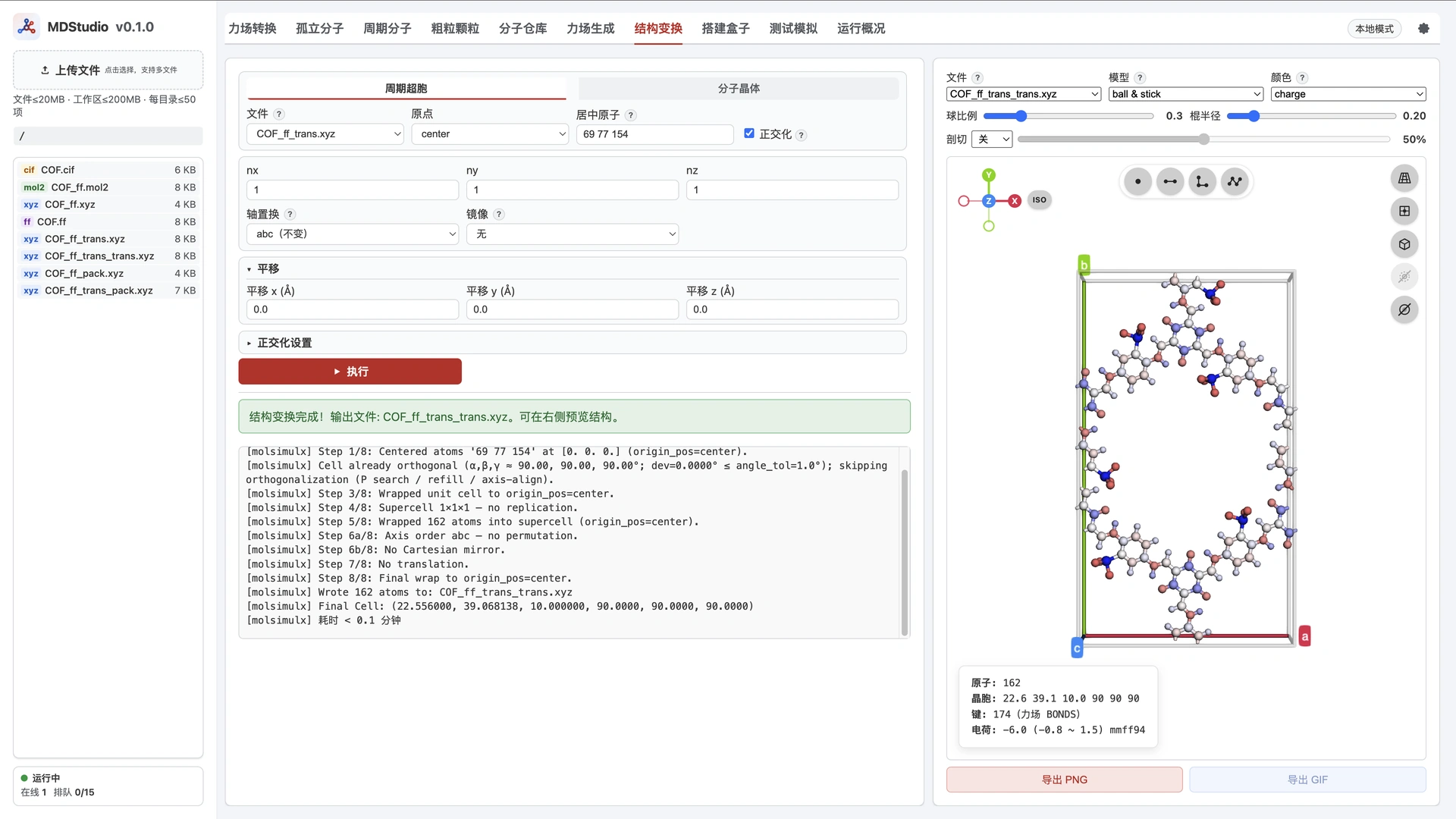

② 再变换一次：用孔周原子精居中（推荐）

粗平移往往只能把孔「大概」挪到中部。若要后续 AB 堆叠或更精准的层间错位，最好让孔心几乎严格落在盒心。做法：

仍开结构变换 · 周期超胞；输入改为上一步的 COF_ff_trans.xyz（已正交，一般不必再开正交化；$n=1,1,1$）。
在右侧可视化区悬停孔周原子，查看 index（本例中间孔附近可选三个 S：69、77、154——以你当前文件悬停为准；表单「居中原子」为 0 基下标，与悬停 index 一致时直接填 69 77 154）。
居中原子填这些 index（不要用 all），再跑一次变换；几何中心会对准盒心，孔心几乎就在盒子正中。

平台会写出 COF_ff_trans_trans.xyz（在 …_trans 后再套一层 _trans）。后面搭盒子请选这个文件，不要再用粗平移的 COF_ff_trans.xyz。注意：

两次变换都只是改参考系，不影响后续动力学物理（周期边界下整体平移等价）。
变换后原点往往在盒子中心；右侧预览可用调整原点一类按钮改回角点或你习惯的视角，这样看结构、后面读盒装盒都更直观。

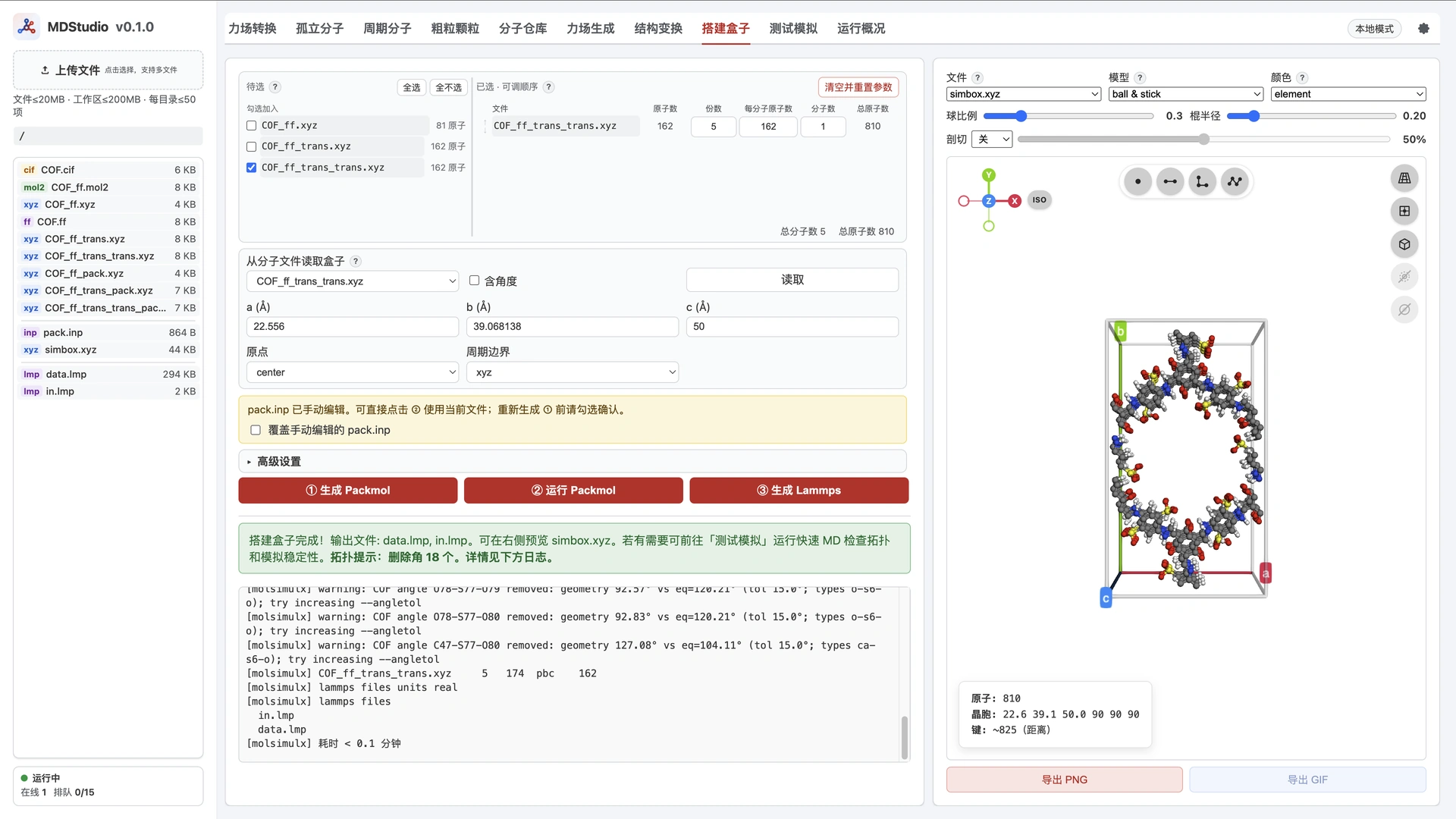

4. 搭建盒子：五层干膜（先不加水）

打开搭建盒子：

物种选 COF_ff_trans_trans.xyz，份数 = 5。
「从分子文件读取盒子」选 COF_ff_trans_trans.xyz：使 x、y 与正交晶胞一致。
把 z（c）放大，本例改为 50（Å），后面把五层 $xy$ 平面 COF 放在盒中部，上下留空。
点 ① 生成 Packmol（此时五份 COF 多半还是 inside box）。

到 MDStudio资源管理器打开 pack.inp，改成下面这样（把「一份 number 5」拆成五段 fixed——Packmol 用语：把分子钉在给定坐标与朝向，而不是在盒内随机投放；层间距 $3.4\,\mathrm{Å}$，膜对称放在 $z=0$ 附近；奇偶层绕 $z$ 交替旋转 π，避免 AA 正对；与资源包 pack.inp 一致）：

tolerance 2.5
seed -1
filetype xyz
output simbox.xyz

# 五层 COF：沿 z 间隔 3.4 Å；奇偶层绕 z 交替旋转 π（≈180°），减轻 AA 磺酸重叠
# 文件名以搭建盒子 ① 生成的 *_pack.xyz 为准（本例为 COF_ff_trans_trans_pack.xyz）
# fixed x y z  α β γ  → 后三个为绕 x/y/z 的转角，单位是弧度（不是度）
structure COF_ff_trans_trans_pack.xyz
  number 1
  center
  fixed 0. 0. -6.8  0 0 0
end structure

structure COF_ff_trans_trans_pack.xyz
  number 1
  center
  fixed 0. 0. -3.4  0 0 3.141593
end structure

structure COF_ff_trans_trans_pack.xyz
  number 1
  center
  fixed 0. 0.  0.0  0 0 0
end structure

structure COF_ff_trans_trans_pack.xyz
  number 1
  center
  fixed 0. 0.  3.4  0 0 3.141593
end structure

structure COF_ff_trans_trans_pack.xyz
  number 1
  center
  fixed 0. 0.  6.8  0 0 0
end structure

也可直接把资源包里的 pack.inp 拷进工作区覆盖（确认 *_pack.xyz 文件名一致）。

要点（与受限溶液建模相同）：

center + fixed x y z α β γ：质心钉到指定坐标；后三个为绕 $x/y/z$ 的转角，单位是弧度。本例奇偶层交替 0 0 0 / 0 0 3.141593（即 π ≈ 180°），避免 AA 正对时磺酸 O 层间刺穿。二维 COF 实验里错位 / AB 类堆叠也更常见，这里用交替 π 作教学折中。
相邻层 $z$ 差 = $3.4\,\mathrm{Å}$。
改完不要再点 ①（会覆盖）；直接点 ② 运行 Packmol → ③ 生成 Lammps，得到干膜版 data.lmp / in.lmp。
右侧应能看到五层膜落在盒中部。改好的 pack.inp 建议保留一份备份，勿再点 ① 覆盖。

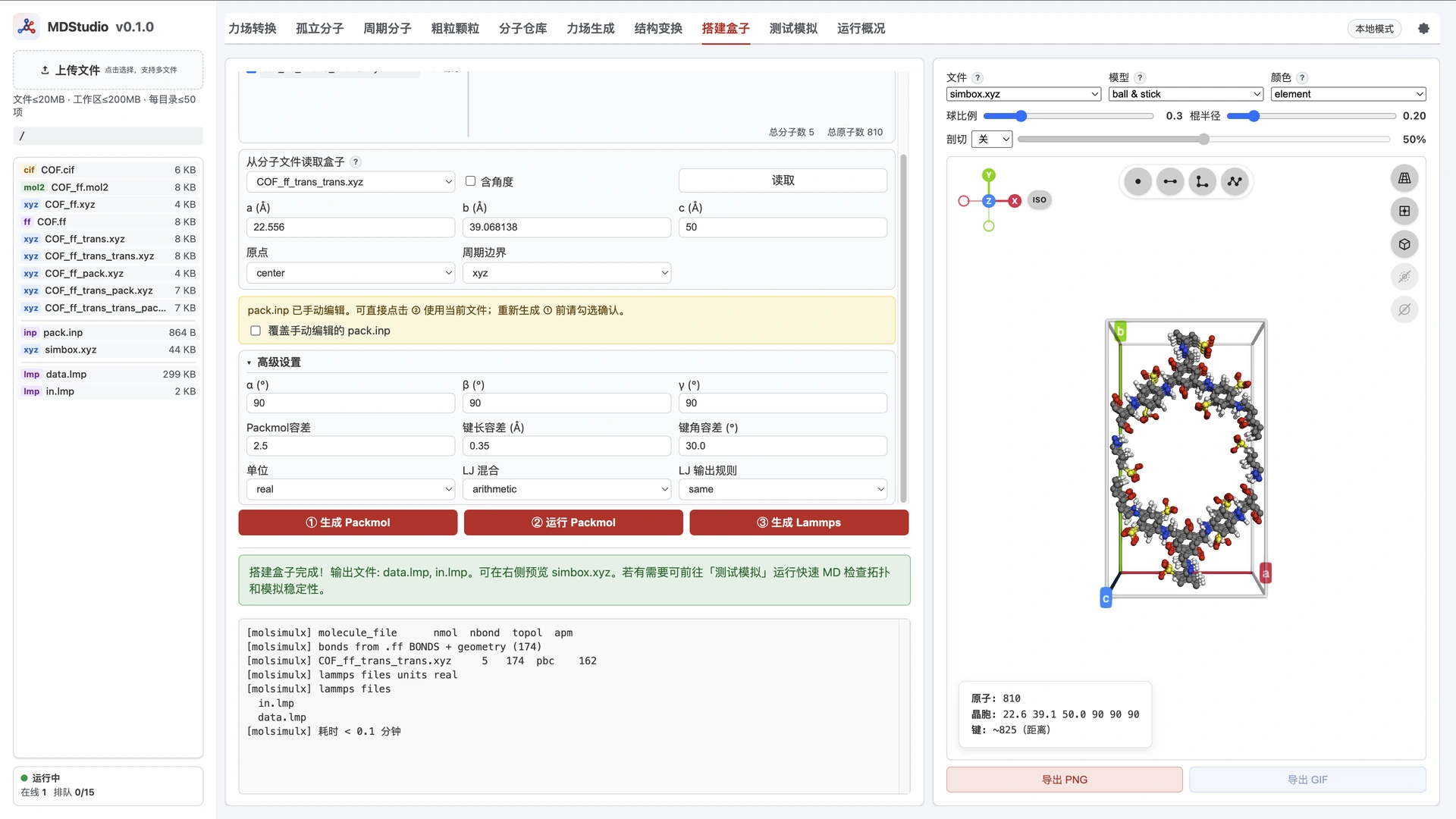

-SO3 键角容差（务必看日志）： 本例磺酸基里，几何上的部分 O–S–O 角大约在 ~93°（通过可视化区的测键角可确定），而力场里对应角的平衡值约在 ~120°。③ 生成 Lammps 时若键角容差仍用默认（常为 15°），这些角会因与平衡角差太大被丢掉，日志里会出现相应警告。缺了 O–S–O（以及相关拓扑）后，-SO3 撑不住，后面动力学里容易出问题。做法：把键角容差调到约 30°，再跑一次 ③ 生成 Lammps；警告应消失，完整角信息写入 data.lmp。键长容差一般不必跟着改。

顺序与份数： 表单里 COF 份数须为 5，且与五段 structure 一致。①→③ 之间勿改物种顺序 / 个数，否则拓扑易乱。

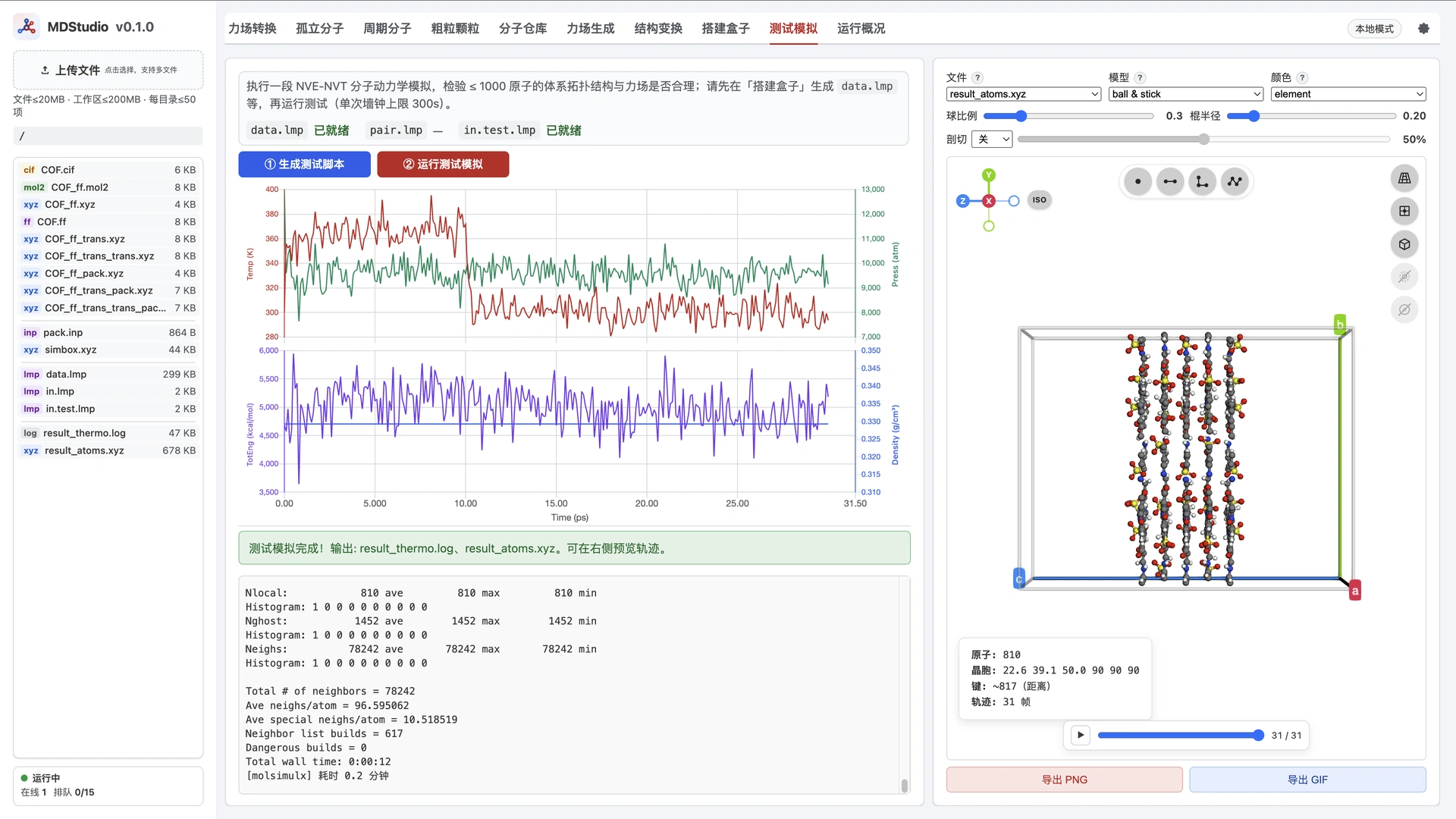

5. 测试模拟（验各层拓扑）

五层 COF 已由 Packmol 摆在盒中部。打开测试模拟可先 ① 生成测试脚本；本例干膜请用下面这份 in.test.lmp（与资源包一致）覆盖后再 ② 运行。

不要用 setforce 0 冻全原子（冻住后验键无意义）。本例对全部骨架原子（C、N）使用 fix spring/self：每个骨架原子被弹簧拉回自己的初始坐标，层形与间距不易被层间排斥推散；侧基不拴，键 / 角仍出力。

大概插在赋初速之后、thermo 之前：

velocity all create ${mytemp} ${myrand} dist gaussian mom yes rot yes

# ---- 全部骨架 C/N：spring/self 拉回各自初始位置 ----
# type：2=nu(N), 3–5=c/ca/ce(C)；若你的 data.lmp 编号不同请改
group backbone type 2 3 4 5
fix pinbb backbone spring/self 100.0

thermo_style custom step v_t_ps temp pe ke etotal press vol density

跑段结束后：unfix pinbb。$K$ 先用 100（units real），仍乱可加大；磺酸位阻过大时，Packmol 的 $z$ 间隔可改为 $3.8$–$4.5\,\mathrm{Å}$。

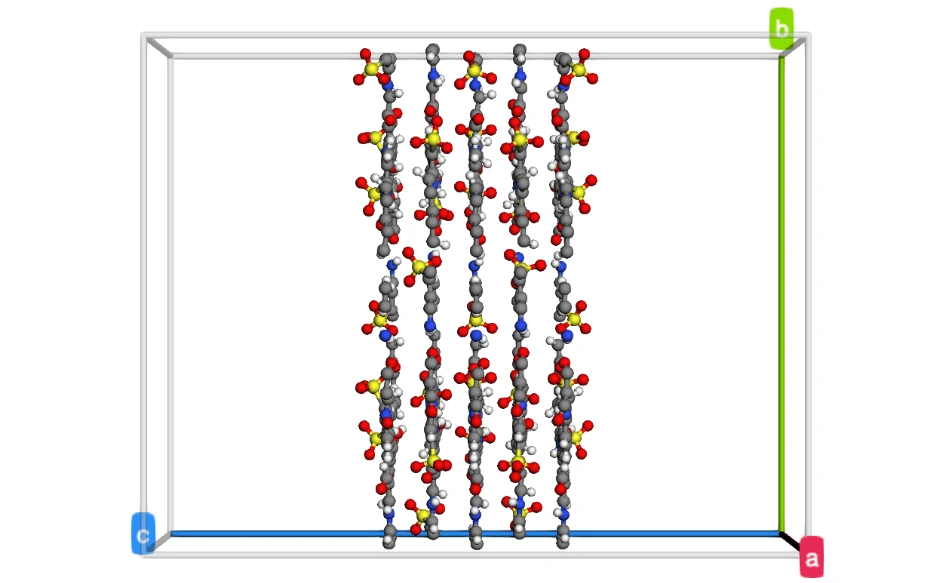

完整脚本见资源包 in.test.lmp。跑完看 result_atoms.xyz：膜在盒中部附近，骨架共价网完整。

线上测试有原子数上限（当前 1000）与墙钟限制。五层干膜若超限，可先单层冒烟，或下载到本地跑。

三、讨论

1. 为什么 CIF 里键少、力场后又变多？

CIF 不带键；预览只能在当前映像里连近邻。力场生成按周期最小镜像判键并写入 .ff，跨边界键才补全，所以会从 ~83 → ~87。看拓扑请以 COF_ff.xyz + .ff（或 mol2）为准，不要只盯 CIF。

2. 为什么正交后总电荷从 −3 变成 −6？

正交惯胞常把水平方向原子数大约加倍，磺酸基化框架的净电荷大致按原子集合加倍，故约 −3 → −6。五层干膜若每层复制同一套电荷，体系总电荷约 −30——灌水时需加反离子（见 COF膜-水体系短程模拟与可视化，本例规划 30 个配套 Na⁺）。

3. 平移孔到盒心有没有物理意义？

没有。只为预览、装盒和对后续 AB / 错位堆叠时好对孔。动力学在周期边界下与整体平移等价。粗平移 + 孔周特征原子（如本例 S 69 / 77 / 154）再居中一次，是为了让孔心尽量落在盒心，不是改化学。

4. 力场为什么维持不了 COF 的真实结构？

本例用的是通用有机小分子力场（GAFF2 + MMFF94 电荷），不是为二维 COF 晶体参数化的。它通常过于简化：缺少可靠的层间势、π–π / 色散与氢键的精细平衡，也未必能复现实验晶胞、层间距或堆叠方式。短时测试里层被推散、间距漂移，往往是力场边界，而不是「拓扑建错了」这么简单。

不要期望这套参数在无约束下长期稳住「真实 COF 结构」。建模阶段把几何摆对、拓扑连上；若要保层形 / 孔道，靠 §5 的约束或下面说的简化处理，而不是指望力场自己「长」出正确层间距。

实务上的定位通常是：用约束（或刚性处理）保住大致正确的孔道几何；力场主要负责表面与溶液的相互作用是否合理——尤其是功能基团与水 / 离子 / 溶质的氢键、静电与范德华。骨架晶体学细节（层间距、堆叠滑移）不必、也往往不能靠通用 FF 复现。若某类官能团是研究重点，有时还会对它做更精准的力场修饰（改电荷、LJ、键参数，或换专用参数集），而不是指望整套 GAFF2 默认项一次到位。

5. 都 `spring/self` 了，为什么还要建完整拓扑？

取决于 COF 在模拟里扮演什么角色。

目的	拓扑	运动 / 约束	类比
COF 只提供近似刚性孔道（挡板 / 通道几何）	力场生成时可不必建完整键 / 角 / 二面角；非键 + 电荷往往就够	`spring/self` 钉骨架，或干脆不进任何时间积分（无 `nve` / `nvt`，坐标钉死）	机械控压里的墙：底座不积分、活塞另控
有柔性部分：功能化侧基、柔性连接、要看局部振动 / 构象	完整拓扑很必要，侧基才能按键势动	骨架仍常需 `spring/self`（或等价钉扎）维持整体层形与孔道；柔性基团放开	本例磺酸侧基不拴、骨架拴

要点：

完整拓扑 ≠ 力场能稳住晶体。 拓扑回答「原子怎么连、柔性基团怎么动」；整体层间距 / 堆叠仍可能漂——所以即使建了完整拓扑，也常要挑一批原子（如全部 C/N）用 spring/self 维持宏观骨架。
刚性孔道场景不必为了「好看」强行上全套 bonded 项；省拓扑、墙式冻结或弹簧钉扎，往往更干净。
本例教学上走了完整拓扑 + 骨架弹簧：既方便看键网，又演示「力场不够用时如何钉骨架」。

6. 下一步：水、短程模拟与可视化

本篇止于干膜。加水 / Na⁺、带 COF 约束的短程跑、以及用 MDAnalysis 导出 XYZ、用 VMD（vmd.tcl）出图，见 COF膜-水体系短程模拟与可视化。

常见问题

Q：为什么不用 EQeq？生产用什么电荷？
A：本例是磺酸基化带电 COF，EQeq 不支持。教学用 MMFF94；生产建议 RESP。

Q：为什么不在结构变换里设 $n_z=5$？
A：变换只负责斜胞→正交；层数与间距放在 Packmol，改层数不必重跑超胞。

Q：测试模拟按钮灰了 / 原子数超限？
A：先单层干膜冒烟；五层请下载到本地跑，或等 COF膜-水体系短程模拟与可视化含水短程方案。

Q：力场跑一会儿层间距就乱了？
A：通用 FF 通常撑不住真实 COF 层间距（见讨论 §4）。用 spring/self / 冻结骨架，或接受「孔道几何由初始构型 + 约束给出」。

Q：③ 生成 Lammps 时日志警告丢掉 O–S–O 角？
A：-SO3 几何角 ~93°，力场平衡角 ~120°，默认键角容差（15°）会剔除。把键角容差调到 30° 再生成一次即可（见 §4）。

Q：水 / Na 什么时候加？
A：本篇不加；见 COF膜-水体系短程模拟与可视化。

小结

上传 COF.cif：原点放角点；斜胞；CIF 预览键不全（~83）。
力场：MMFF94（生产 RESP；不用 EQeq）→ COF_ff.xyz 从 .ff 见跨边界键（~87）、总电荷约 −3。
结构变换：只正交化 → 粗平移得 COF_ff_trans.xyz →（推荐）孔周原子精居中得 COF_ff_trans_trans.xyz；总电荷约 −6；原点在盒心时用右侧按钮方便查看。
搭建盒子：选 COF_ff_trans_trans.xyz ×5，读盒，$c=50$；用资源包 pack.inp（五段 fixed，奇偶层绕 $z$ 交替 π，角度单位弧度）→ ②③；若日志丢掉 -SO3 的 O–S–O，将键角容差调至 30° 再③。
测试模拟：用文中 / 包内 in.test.lmp（骨架 spring/self）；轨迹上各层拓扑应完整。
到此为止（干膜）：通用 FF 不指望稳住真实层间距；刚性孔道可简化拓扑 / 钉死骨架，柔性侧基才需要完整拓扑 + 骨架弹簧。水 / Na / 短程跑与 VMD → COF膜-水体系短程模拟与可视化。

资源下载

资源包文件名： 多层COF膜体系搭建.zip（VIP 下载）

不含： 测试轨迹 result_atoms.xyz（体积大）。用包内 in.test.lmp + data.lmp 自行跑完即可对照。

文件	说明
`COF.cif`	示例六角 COF
`COF_ff.xyz` / `COF.ff` / `COF_ff.mol2`	力场产物（mmff94）
`COF_ff_trans.xyz`	正交化 + 粗平移
`COF_ff_trans_trans.xyz`	再精居中后的单层（装盒用这个）
`COF_ff_trans_trans_pack.xyz`	搭建盒子 ① 写出的 Packmol 结构
`pack.inp`	五层干膜 Packmol（奇偶层绕 $z$ 交替 π，角度为弧度）
`simbox.xyz` / `data.lmp` / `in.lmp`	装盒产物与平台默认脚本样例
`in.test.lmp`	干膜测试脚本（骨架 `spring/self`；见 §5）
`result_thermo.log`	测试段样例 thermo（对照量级）
