Lammps机械控压

系列标签： 实战案例 · 机械控压 · 界面体系 · LAMMPS

体相模拟里控压很省心：fix npt 挂上，盒子自己涨缩，压力就稳在你要的值。可一旦体系里有界面——水夹在两块固体板之间、液滴、气液共存、电极—电解液——压力就不再是一个均匀的数：界面区的法向、切向应力和体相差很多。全局 barostat 调的是整个盒子的平均维里压力，还会连着固体板一起缩放，结果体相区的压力根本不是你设的那个值。

机械控压换个思路：不去缩放盒子，而是把其中一块板当成刚性活塞，施加恒定外力 $F=P\cdot A$，只沿法向（z）滑动；另一块板固定当底座。活塞压着流体，体相自然维持在目标压力 $P$（相关讨论见 J. Chem. Phys. 2018, 148, 064706）。

做法	盒子怎么动	压力怎么定义	本例
全局 `fix npt`	整体缩放	全盒平均维里压	界面体系不适用
机械控压（活塞）	盒边不动，活塞滑动	$F=P\cdot A$ 的力平衡	本文

本文讲：活塞控压的数学定义 → 板—水—板体系与分组 → in.lmp 关键设置 → 怎么跑 → Notebook 分析。体系从哪来见受限溶液建模；配套输入与样例输出见文末资源包。

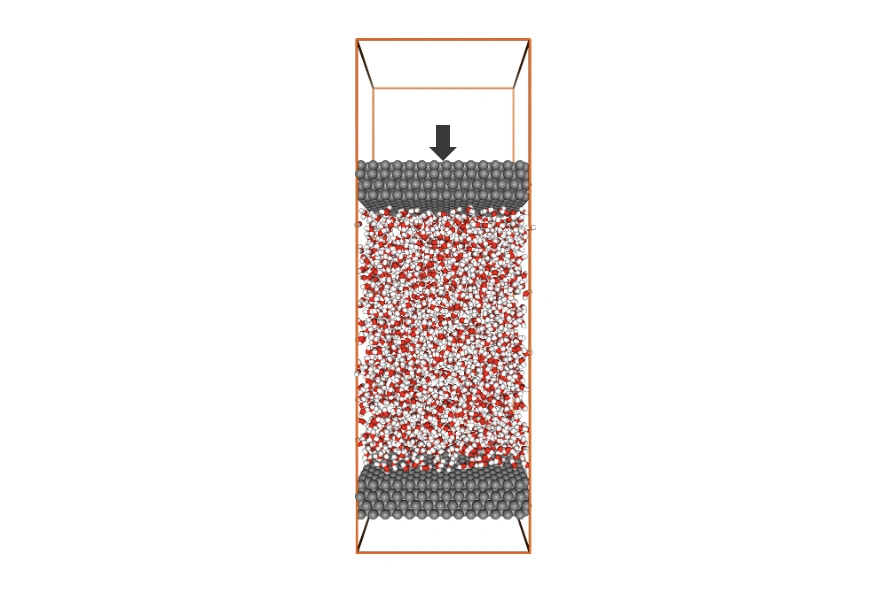

C02-hero-last-frame

一、方法背后的数学

本节先钉死「为什么不用全局 barostat」和「活塞力 / 局部压力怎么定义」；下一节起再动手改输入。

1. 为什么界面体系不能用全局 barostat

全局 barostat（fix npt 的 iso / aniso）盯着整个盒子的平均压力，通过缩放盒子边长把它调到设定值。均匀体相没问题；界面体系有两个麻烦：

问题	后果
压力空间不均匀	界面区应力和体相差很多，「整体平均 = 1 atm」不代表体相就是 1 atm
盒子缩放会连固体板一起动	板的晶格被拉伸 / 压缩，界面结构失真；板本该是刚性基质

机械控压绕开这两点：盒子横向与法向边长都不靠 barostat 去涨缩；压力靠活塞的力平衡来定义。

2. 活塞力平衡：$F = P \cdot A$

目标压力 $P$、活塞面积 $A=l_x l_y$ 时，活塞总受力大小为

$$|F|=P\cdot A=P\cdot l_x l_y$$

本例活塞在流体上方，外力沿 $-z$（向下压流体）。LAMMPS real 单位下，要把 atm·Å² 换成力（kcal/mol/Å）：

$$F_z=-\,P\cdot\mathrm{convert}\cdot l_x l_y$$

再平摊到活塞原子数 $N_\mathrm{piston}=\mathrm{count(upper)}$ 上，由 aveforce 施加。平衡时，流体对活塞的反作用力与此外力抵消，活塞高度稳定，压在流体上的就是目标 $P$。

符号	含义	本例
$P$	目标压力	`mypress = 1.0` atm
$A$	活塞面积	$l_x l_y$（随 thermo 更新）
$N_\mathrm{piston}$	活塞原子数	`count(upper)`
自由度	活塞只沿 z	`setforce 0 0 NULL`

活塞本身用 nve 积分，不挂热浴——它是机械件，动能没有热力学温度的意义。

3. 局部压力剖面（验证用）

全局维里压在界面体系里不好用；验证控压是否成功，看沿 z 分层的局部应力 / 数密度：

compute stress/atom 给出每原子应力贡献；
chunk/atom bin/1d z 沿法向分箱；
ave/chunk 时间平均，写出 $\sigma_{xx},\sigma_{yy},\sigma_{zz}$ 与数密度。

粗略地，局部压强可写成

$$P(z)\approx -\frac{\sigma_{xx}+\sigma_{yy}+\sigma_{zz}}{3}\cdot\rho_N(z)$$（具体单位换算与 Notebook 一致。）判断时看体相平段：数密度应接近 SPC/E ~33 nm⁻³；局部压强噪声很大，体相平均落到数十 atm（本例样例约 −10 atm）相对界面 ±10³ atm 的尖峰已经不错，不必强求精确等于 1 atm——主判据仍是密度。

公式既定，下面认体系、写输入、跑模拟，再在 Notebook 里按同一套定义出图。

二、体系来源与分组

目标产物：工作区里的 data.lmp。本例不重新搭盒，直接用受限溶液建模同一类板—水—板体系（约 2000 SPC/E 水 + 上下同质碳墙）。搭盒子时已把 z 设为 100 Å，活塞滑动空间已留好，本例不必再 change_box。也可直接用文末资源包里的 data.lmp。

项	本例取值	说明
构型	板—水—板	来自 C01 / 资源包
状态点	$T=300\,\mathrm{K}$，$P=1\,\mathrm{atm}$	与 `in.lmp` 一致
原子类型	type 1 = C，2 = H，3 = O	墙同质，靠 molecule 区分上下

本例约定（与 Packmol 装盒顺序一致）：

角色	如何识别	本例
上墙 → 活塞	`molecule 1`	896 个 C，约在 $z\approx +40$ Å
下墙 → 底座	`molecule 2`	896 个 C，约在 $z\approx -40$ Å
流体	`type 2 3`（H / O）	2000 个 SPC/E 水

按角色分组：

group   upper   molecule  1          # 上板 → 活塞
group   lower   molecule  2          # 下板 → 底座（本脚本不积分 → 固定）
group   wall    molecule  1 2
group   fluid   type      2 3        # 水（H + O）

若你的 data.lmp 上下墙 type 本就不同，也可 group upper type 1、group lower type 2 …，不必依赖 molecule。同质墙时务必用 molecule 或坐标 region 区分上下，不要只写 group wall type 1 然后整组当活塞。

三、`in.lmp` 关键设置

整条流水线（与资源包 in.lmp 一致）：

读 data.lmp → 分组 → 冻墙最小化
      → 上板 aveforce / setforce / nve（活塞）
      → 流体 NVT + SHAKE
      → thermo（T、活塞高度）+ 沿 z 应力/密度剖面
      → 生产 1 ns

下面只抠和机械控压直接相关的几处；力场、PPPM、邻域列表等与常规 SPC/E 脚本相同。

1. 固定底座、最小化

先临时冻住两墙做能量最小化，消除建模重叠，再解冻、清零步数：

fix freeze wall setforce 0 0 0
minimize 0.0 1.0e-8 1000 100000
unfix freeze
reset_timestep 0

生产段里：下板不挂任何 time-integration（没有 nve / nvt），坐标停在最小化后的位置，相当于固定底座。若更想显式锁死，也可另加 fix lower_freeze lower setforce 0 0 0。

若盒子沿 z 太矮、活塞顶到边界：带电体系请保持三向周期（PPPM 要求），用 change_box all z delta 0 50 units box 加高上端，而不是改成 boundary p p s。

2. 机械控压核心

把目标压力换成活塞每个原子该受的力；setforce 锁死 x、y；活塞用 nve 积分：

variable  mytemp   equal 300.0     # 流体目标温度 [K]
variable  mypress  equal 1.0       # 目标压力 [atm]

velocity  upper set 0 0 0 units box

variable  atm2Pa  equal 101325.0
variable  A2m     equal 1.0e-10
variable  Na      equal 6.022e23
variable  convert equal ${atm2Pa}*${A2m}*${A2m}*${A2m}*${Na}/4.184/1000

# 单个活塞原子受力 = -P * 面积 / 活塞原子数（负号 = 向下压流体）
variable  force   equal -${mypress}*${convert}*lx*ly/count(upper)

fix  aveforce  upper aveforce 0 0 ${force}
fix  setforce  upper setforce 0 0 NULL
fix  upper_nve upper nve

逐条看：

force：总力 $=P\cdot(l_x l_y)$，再平摊到 count(upper)；convert 做单位换算（见第一节）。
aveforce：把设定总力均分给整组活塞。
setforce ... 0 0 NULL：x、y 合力清零；z 写 NULL 表示不覆盖——保留 aveforce 与原子间作用力。
nve：活塞无热浴牛顿积分。

3. 只给流体控温 + 刚性水约束

温度只对流体有意义，热浴只挂 fluid，并用流体自己的温度反馈：

compute    fluid_temp fluid temp
variable   fluid_temp equal c_fluid_temp

fix        myshake all shake 0.0001 20 0 b 1   # SPC/E：约束 O–H（bond type 1）

fix        mynvt fluid nvt temp ${mytemp} ${mytemp} 1000
fix_modify mynvt temp fluid_temp              # 用流体温度驱动热浴，排除墙

velocity   fluid create ${mytemp} ${myrand} mom yes rot yes

fix_modify ... temp fluid_temp 是关键：不加的话 NVT 会用默认全体温度，把固定的墙也算进自由度，控温就偏了。

4. 输出：热力学量 + 局部应力 / 密度剖面

除常规热力学外，额外盯活塞高度和沿 z 的局部应力 / 密度剖面：

variable upper_cmz equal xcm(upper,z)

thermo_style custom step time v_fluid_temp atoms &
                        pxx pyy pzz lx ly lz v_upper_cmz
thermo_modify flush yes
thermo 1000

局部应力：

compute mystress all stress/atom NULL
compute mybins   all chunk/atom bin/1d z center 0.1 units box discard yes
fix     stress_profile all ave/chunk 1000 100 100000 mybins &
        c_mystress[1] c_mystress[2] c_mystress[3] density/number &
        norm all ave running overwrite file result_profile_stress.log

run 1000000    # 1e6 步 × 1 fs = 1 ns

轨迹用 dump … xsu ysu zsu；本例 Notebook 主要做可视化与剖面，不做扩散。

四、怎么运行模拟

把资源包解压到同一目录（至少要有 in.lmp 与 data.lmp），进入该目录后：

# 串行：先确认能跑通
lmp -in in.lmp

# 本机并行（核数别占满整机）
mpirun -np 4 lmp -in in.lmp

二进制名随安装方式而异（lmp / lmp_mpi / lmp_serial 等），见 Lammps安装简明教程。

本例 1 ns 生产（约 8000 原子、timestep 1.0）在普通多核台式机上约需数小时量级；先把 run 1000000 临时改小（如 run 20000）冒烟一遍，确认没有报错、活塞没飞，再放开跑满。也可直接用资源包里的样例输出跑 Notebook，不必先重跑。

跑完后当前目录会出现：

文件	用途
`log.lammps`	流体温度、活塞高度等
`result_profile_stress.log`	沿 z 的应力 / 数密度剖面
`result_atoms.lammpstrj`	轨迹（可视化）
`result_atoms.data`	写出的构型（分析 topo）

五、Notebook 分析

本地先按分子模拟工作平台搭建配好 myenv，在资源包目录打开 simul_analysis.ipynb，自上而下依次运行（顺序与计算扩散与粘度一致：先 thermo，再轨迹，再剖面，最后汇总）。

_helper_functions.py 与 C03 共用同一套通用接口（当前 1.1.0 / 2026-07-26）。换体系时改 notebook 顶部的文件名、dt_fs 与 RESNAMES 即可。

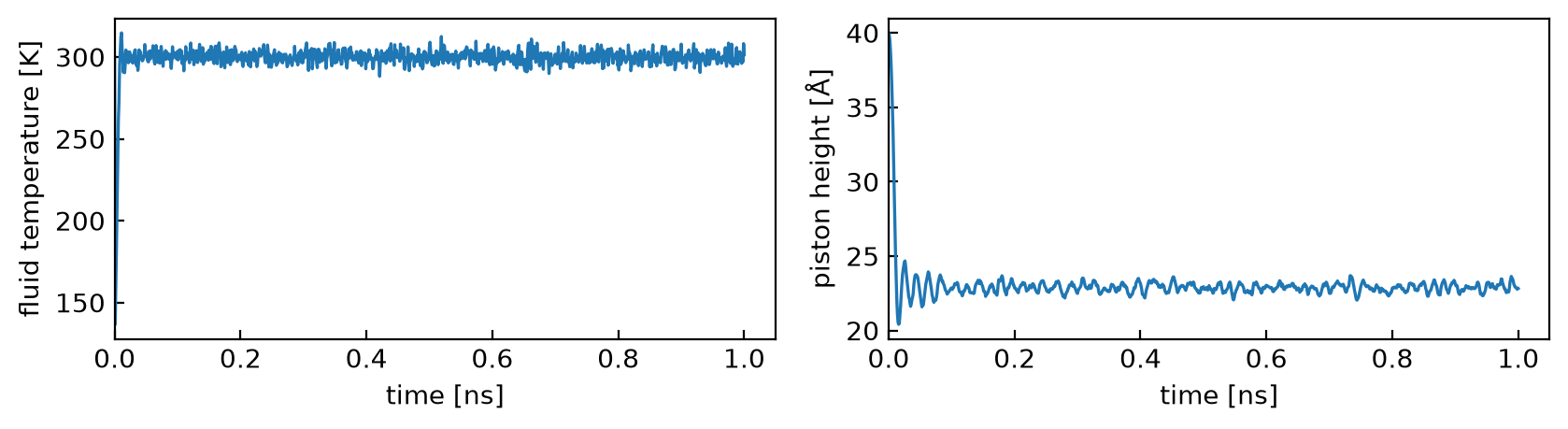

1. 温度与活塞高度

read_result_thermo("log.lammps", segment=-1) 读最后一个 thermo 块。列名小写并去掉 v_ / c_ 前缀，因此对应 fluid_temp、upper_cmz。

量	期望
流体温度	稳在 ~300 K（热浴 + `fix_modify`）
活塞高度 `upper_cmz`	很快收敛到平台（力平衡）

2. 轨迹可视化

用统一入口加载拓扑 + dump（元素映射优先从同目录 data.lmp 的 Masses 注释读取）：

from _helper_functions import load_lammps_universe

u = load_lammps_universe(
    "./result_atoms.data",
    "./result_atoms.lammpstrj",
    dt_fs=1.0,
    resnames=["wall"] * 2 + ["H2O"] * 2000,
)

nglview 侧视墙–流体–墙；显示时可用 wrap。需要静态图时调用
save_nglview_frame(view, "last_frame.png")（默认最后一帧；frame=k 可选任意帧）。
本例不做扩散分析，不必另开 unwrap Universe。

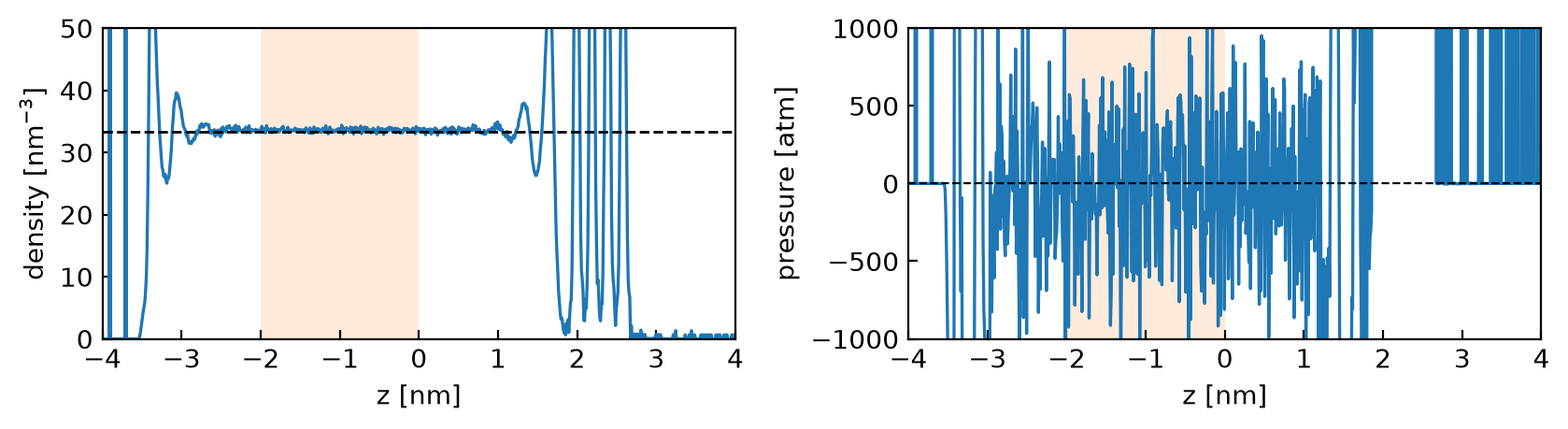

3. 密度与局部压力剖面

读 result_profile_stress.log（fix ave/chunk），按第一节的定义画出沿 z 的数密度与局部压强。体相平均值取 $z\in[-2,0]$ nm（避开墙与界面尖峰）。

量	期望	说明
体相密度	≈ 33 nm⁻³	主判据：接近 SPC/E 300 K / 1 atm 体相值；$z\in[-2,0]$ nm 平均
局部压力	体相段落在数十 atm 量级即可	本例样例约 −10 atm；相对界面尖峰（常达 ±10³ atm）已经很小

局部 $P(z)$ 由应力×密度粗算，瞬时噪声极大：不要指望体相平均精确钉在 1 atm。样例在 $[-2,0]$ nm 得到约 −10 atm，相对目标 1 atm 只差一点点——在这种剖面里已经不错，说明活塞把流体压到了近常压体相。真正用来判成败的是密度是否对上 ~33 nm⁻³：密度对了，机械控压就站住了。

其中「体相密度对上文献值」是最直接的成功判据：活塞压出来的水密度若与已知 SPC/E 体相密度吻合，就说明机械控压在体相维持住了目标压力。

4. 结果汇总

Notebook 末尾把平均流体温度、末态活塞高度、体相密度与体相压强写入 summary_mechanical_baro.csv。

六、讨论

1. 本例结果是否可靠？

样例输出上跑通 Notebook 后，通常能看到：

检查	期望	判断
流体温度	~300 K 平台	热浴 + `fix_modify` 生效
活塞高度	快速平台化	力平衡找到
体相密度	~33 nm⁻³	最关键：对上 SPC/E 常温常压体相
局部 $P(z)$ 体相段	数十 atm 量级（样例约 −10 atm）	相对界面 ±10³ atm 的尖峰已很小；不要求精确 = 1 atm

局部压强噪声大、定义又粗：体相平均落到约 −10 atm 相对目标 1 atm 已经很好，优先用密度验收。教学流水线（单次 1 ns）足以演示「活塞控压 + 剖面验证」。正式报数时，应对体相密度 / 压力做块平均或独立重复，并写清分箱宽度与平均窗口（见统计误差与块平均）。

2. 什么时候用机械控压？换体系别照搬

场景	建议
均匀体相液体	继续用 `fix npt`，不必上活塞
板—溶液—板、狭缝、液滴旁固体墙	机械控压（本文）
电极 / 带电墙	仍可活塞控压，但静电边界、镜像与墙电荷要另案
切向压力 / 剪切	本文只控法向；切向需另加速度 / 剪切场
盒子 z 太矮	先加高真空 / 滑动空间，再加压

本例选 SPC/E + 同质碳墙，是因为流程短、判据清楚（体相密度有文献锚点）。换高粘度溶剂、离子液体或柔软大分子时，活塞平衡与剖面收敛都可能更慢——时长与重复次数要按弛豫重估，不能按 1 ns 水的经验硬套。

常见问题

Q：aveforce 和逐原子 addforce 有什么区别？
A：addforce 给每个原子都加同样大小的力；aveforce 是把设定的总力平摊给整组，并抵消组内力的不均，让活塞作为一个整体受一个净外力——正是我们要的「刚性盖子」效果。

Q：为什么活塞用 nve 而不是 nvt？
A：活塞是机械部件，它的动能不代表热力学温度；给它挂热浴反而会往体系里塞 / 抽能量。让它 nve 自由响应流体的反作用力即可。

Q：setforce upper 0 0 NULL 里的 NULL 是什么意思？
A：setforce 把指定方向的合力设为该值；写数字会覆盖掉所有力，写 NULL 表示这个方向不动（保留 aveforce 的外力 + 原子间作用力）。所以 x、y 设 0（活塞不横漂），z 设 NULL（活塞照常沿 z 受力运动）。

Q：下板为什么不写 fix setforce lower 0 0 0 也能固定？
A：LAMMPS 里没有挂上 time-integration 的原子默认不更新坐标。本例只给 upper 挂了 nve、给 fluid 挂了 nvt，lower 自然停住。显式 setforce 冻结也可以，效果等价、可读性更强。

Q：局部压力剖面为什么在界面处剧烈振荡？体相平均怎么是 −10 atm 而不是 1 atm？
A：界面附近分子分层排布，应力张量本来就随 z 强烈起伏，这是物理现象、不是 bug。体相局部压由应力×密度粗算，噪声极大，不要求精确等于目标 1 atm；样例在 $[-2,0]$ nm 约 −10 atm，相对界面 ±10³ atm 的尖峰已经很好。判成败优先看体相密度是否 ~33 nm⁻³。

Q：可以用它控切向压力 / 做剪切吗？
A：本文只在法向（z）加压。切向控制或剪切需要另配（如给活塞设切向速度、或加剪切场），不在本文范围。

小结

原理：界面体系压力空间不均匀，全局 fix npt 会连板一起缩放；机械控压用 $F=P\cdot A$ 定义法向压力，用局部密度 / 应力剖面验证。
体系：读 C01 / 资源包的板—水—板 data.lmp；molecule 1/2 分上下墙，type 2 3 为流体。
in.lmp：冻墙最小化 → 上板 aveforce + setforce 0 0 NULL + nve → 流体 NVT（fix_modify 用 fluid_temp）+ SHAKE → thermo + ave/chunk 剖面。
运行：lmp -in in.lmp（或 mpirun …），得到 log、剖面与轨迹。
Notebook：thermo → 轨迹 → 密度/压力剖面 → 汇总；体相密度对上 SPC/E 文献值即验证控压成功。

资源下载

资源包文件名： Lammps机械控压.zip

文件	说明
`data.lmp`	板—水—板初始构型
`in.lmp`	机械控压生产脚本（本例完整输入）
`log.lammps`	样例热力学日志（含流体温度、活塞高度）
`result_profile_stress.log`	沿 z 的应力 / 数密度剖面
`result_atoms.data` / `result_atoms.lammpstrj`	样例终态与短轨迹（分析可视化用）
`simul_analysis.ipynb`	thermo → 轨迹 → 密度/压力剖面 → 汇总
`_helper_functions.py`	通用读轨迹 / thermo、XYZ 导出、坐标移动、nglview 出图（v1.1.0）
